Выбор правильного упаковочного оборудования является важным решением для любого склада, распределительного центра или производственного объекта. Если вы оцениваете стретч -обертку с поворотным столом для конечной упаковки, вы должны ответить на один жизненно важный вопрос. Совместимы ли ваши конкретные грузы с этим оборудованием? Поворотный стол вращает поддон на вращающемся основании во время выдачи пленки. Поэтому физические характеристики вашей нагрузки определяют ее общий успех. Форма, вес и стабильность являются решающими факторами.
В этом подробном руководстве мы подробно разберем, какие именно нагрузки подходят для этого оборудования. Мы узнаем, как оценить вес вашего поддона и устойчивость груза, а также узнаем, когда вам может потребоваться рассмотреть альтернативное оборудование. Применяя объективный, основанный на данных подход к вашей упаковочной линии, вы можете свести к минимуму повреждение продукта, сократить отходы материалов и оптимизировать свою операционную эффективность.
Ключевые выводы
- Идеальное сочетание: упаковочные машины с поворотным столом идеально подходят для стабильных, равномерных грузов с умеренным и высоким весом поддонов от 4000 до 5000 фунтов.
- Ключевым моментом является стабильность груза. Поскольку груз быстро вращается, продукты должны обладать достаточной структурной целостностью, чтобы выдерживать центробежную силу, не опрокидываясь и не смещаясь во время цикла упаковки.
- Обращение с нестабильными грузами. Незначительную нестабильность можно устранить с помощью специальных аксессуаров, таких как верхние плиты. Однако чрезвычайно хрупкие или шаткие грузы лучше подходят для стационарных методов упаковки.
- Поворотный стол или поворотный рычаг. Если ваш груз слишком тяжелый, имеет необычную форму или очень нестабилен, оптимальной альтернативой будет система поворотного рычага. В этой установке груз остается неподвижным, пока механическая рука вращается.
- Окупаемость инвестиций и эффективность: подбор типа груза в соответствии с конкретной стрейч-упаковкой сокращает количество отходов пленки, предотвращает повреждение продукта и обеспечивает соответствие стандартам безопасной перевозки грузов с небольшим количеством грузовика.
Что такое стретч-упаковщик с поворотным столом и как он работает?

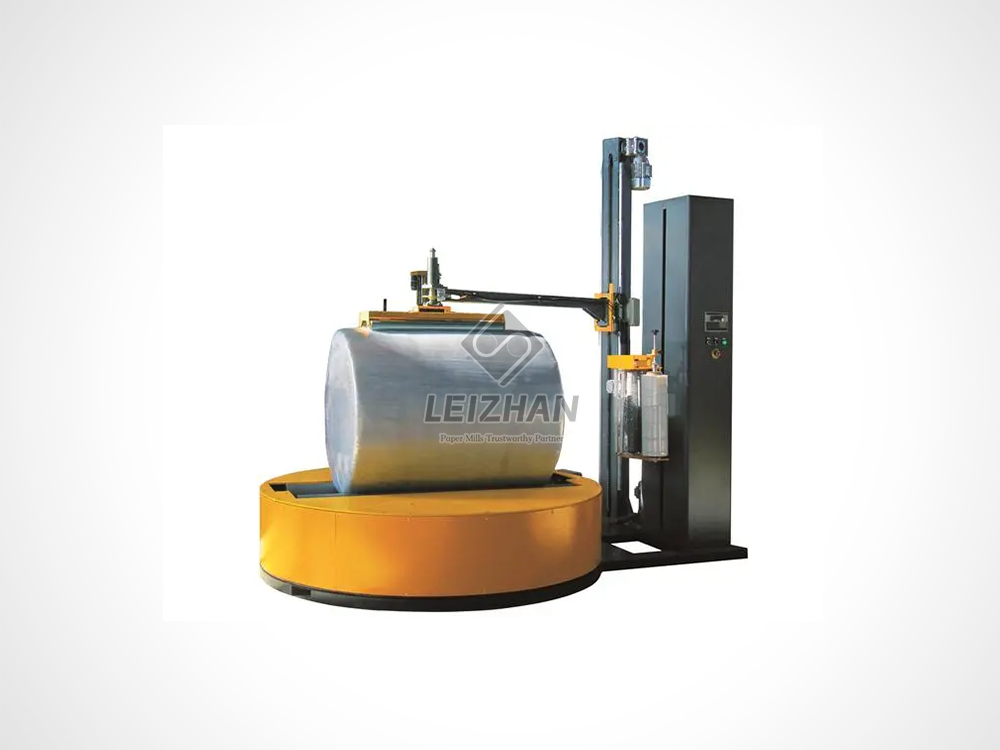

По своей сути стрейч-упаковщик с поворотным столом состоит из двух основных компонентов. Первый представляет собой вращающееся круглое основание, известное как поворотный стол. Вторая представляет собой вертикальную мачту, на которой находится система доставки пленки, обычно называемая кареткой. Представьте себе шумную погрузочную площадку. Оператор погрузчика осторожно кладет нагруженный поддон на круглую стальную платформу. Когда основание начинает вращаться, каретка с пленкой ритмично движется вверх и вниз по вертикальной мачте. Он распределяет стретч-пленку, применяя к продуктам точно выверенную удерживающую силу. Перекрывающиеся слои пластика создают надежный, унифицированный груз, готовый к транспортировке в тяжелых условиях.
Эти машины делятся на полуавтоматические и полностью автоматические. Полуавтоматические версии требуют, чтобы оператор вручную привязывал пленку к поддону перед нажатием кнопки «Старт», а затем обрезал хвостик после завершения цикла. Напротив, полностью автоматические системы легко интегрируются в существующие конвейерные линии. Они автоматически зажимают, оборачивают, разрезают и протирают пленку без какого-либо прямого вмешательства человека. Возможность работы без помощи рук делает их незаменимыми для крупносерийного производства.
С инженерной точки зрения модель проигрывателя остается отраслевым стандартом просто благодаря исключительному соотношению цены и качества. Его простая механическая конструкция требует меньшего обслуживания, чем более сложные роботизированные системы. Кроме того, он занимает относительно компактную площадь на складе, что позволяет легко модифицировать существующие помещения.
Идеальная загрузка для стретч-упаковщика с поворотным столом
Несмотря на свою универсальность, эти упаковочные машины разработаны для наилучшей работы с конкретными профилями нагрузки. Понимание этих параметров обеспечивает максимальную производительность машины и предотвращает неприятные повреждения продукта в процессе упаковки. Почему совершенно хорошие поддоны иногда разрушаются в середине упаковки? Обычно дело сводится к несоответствию профиля нагрузки возможностям машины.
Равномерные и квадратные нагрузки
Самый простой и безопасный груз, который можно упаковать на поворотный стол, — это идеально сложенные в кубики грузы. Когда коробки одинакового размера укладываются в однородную сетку, груз сохраняет вполне предсказуемый центр тяжести. Эта геометрическая симметрия позволяет стрейч-пленке оказывать равномерное удерживающее усилие. Все плоские поверхности и углы получают одинаковое натяжение. Без неровных выступов или глубоких зазоров в схеме укладки риск проколов пленки значительно снижается.
Стандартные размеры поддона
Большинство стандартных промышленных машин имеют диаметр основания от 1500 до 1650 мм. Типичный поворотный стол диаметром 1650 мм удобно вмещает универсальный стандартный поддон размером 40 на 48 дюймов, используемый в Северной Америке. Размещая груз на платформе, операторы должны обеспечить идеальное центрирование поддона. Нецентральное размещение создает эллиптическую траекторию вращения. В частности, это неравномерно распределяет центробежную силу и создает ненужную, разрушительную механическую нагрузку на приводной двигатель и поворотные подшипники.
Оптимальные диапазоны веса поддонов
При оценке совместимости оборудования вес поддона является основным определяющим фактором. Стандартные модели обычно выдерживают нагрузки от 1000 до 4400 фунтов с поразительной эффективностью. Интересно, что более тяжелый поддон часто улучшает процесс упаковки. Массивный груз имеет более низкий центр тяжести. Эта физическая особенность помогает надежно удерживать деревянную полозья на стальном поворотном столе во время вращения, активно сопротивляясь движению центробежных сил наружу. И наоборот, если груз слишком легкий, натяжение стретч-пленки в сочетании с вращательным движением может фактически сместить поддон от центра.
Понимание стабильности нагрузки: фактор центробежной силы
Чтобы понять, почему определенные нагрузки на проигрывателе выходят из строя, необходимо рассмотреть физику происходящего. Основной физической силой, действующей во время цикла обертывания, является центробежная сила.
Как вращение влияет на нагрузку
Вертушки обычно вращаются со скоростью от 10 до 15 оборотов в минуту. Когда поддон вращается, центробежная сила давит на сложенные продукты наружу. Чем дальше предмет находится от центра поддона, тем большую внешнюю силу он испытывает. Более того, чем выше груз, тем более выраженным становится раскачивание наружу на верхних слоях. Если сил трения между сложенными друг на друга коробками недостаточно, чтобы противодействовать этому притяжению, груз сместится, наклонится или полностью рухнет в середине цикла.
Оценка стабильности нагрузки
Прежде чем инвестировать в новое оборудование, руководители объектов должны объективно оценить устойчивость их нагрузки . Толкающий тест не является высоконаучным, но он невероятно эффективен на складе. Если полностью сложенный, развернутый груз можно переместить по бетонному полу с помощью ручного домкрата быстрым шагом и довести до внезапной остановки без соскальзывания верхних слоев, он обычно обладает достаточной внутренней устойчивостью, чтобы выдержать цикл обмотки на поворотном столе.
Упаковка грузов с небольшим количеством грузовика
Для предприятий, которые в значительной степени полагаются на перевозки смешанных грузов, достижение оптимальной стабильности груза не подлежит обсуждению. Эти грузы многократно перемещаются между разными грузовиками и региональными терминалами. Они подвергаются сильной вибрации, резкому торможению и грубому обращению с вилочным погрузчиком. Стретч-обертка фиксирует эти смешанные грузы, применяя постоянную, специально разработанную удерживающую силу. Зафиксировав груз на поддоне и сжимая продукцию в единый монолитный блок, обертка резко снижает статистическую вероятность повреждения груза при транспортировке.
Управление нестабильной нагрузкой на проигрыватель
Не каждая производственная линия выпускает тяжелые коробки идеальной кубической формы. Многим предприятиям приходится упаковывать сложные и нестандартные продукты. К счастью, сложный профиль не лишает автоматически возможности использовать обертку проигрывателя.
Распознавание нестабильной нагрузки
Выявление нестабильной загрузки на раннем этапе проектирования упаковки предотвращает дорогостоящие узкие места в эксплуатации. Обычными виновниками являются легкие пустые ПЭТ-бутылки, которым не хватает массы, чтобы противостоять натяжению пленки. Тяжелые поддоны, у которых центр тяжести находится опасно высоко, также представляют значительный риск. Кроме того, автомобильные детали неправильной формы или плохо сложенные смешанные коробки часто раскачиваются в момент начала ускорения проигрывателя.
Модернизация машины для нестабильных нагрузок
Производители разработали несколько механических и программных решений для стабилизации сложных нагрузок в процессе упаковки.
- Верхние плиты. Наиболее эффективным физическим обновлением является добавление верхней плиты. Это пневматический или механический пресс, прикрепленный к вторичной подвесной мачте. Он опускает мягкую пластину на верхнюю часть груза, оказывая постоянное давление вниз. Он действует как временный якорь, прочно удерживая шаткие изделия на месте, пока основание вращается.
- Пользовательские циклы обмотки. Современные машины оснащены программируемыми логическими контроллерами, которые позволяют операторам настраивать цикл обмотки. Для нестабильного штабеля машину можно запрограммировать с функцией медленного запуска, постепенно увеличивая скорость вращения. Снижение скорости каретки и уменьшение натяжения пленки во время первых двух нижних обмоток аккуратно фиксируют основу до того, как будет приложена полная сила.
- Веревка: Веревка — это метод, при котором стретч-пленка связывается в толстый веревочный трос в нижней части цикла. Этот трос пропускается через край основания поддона, эффективно фиксируя штабелированные продукты на деревянных полозьях. Он предотвращает соскальзывание груза при вращении и последующей транспортировке.
Стретч-упаковщик с поворотным столом или поворотный рычаг: что вам нужно?
Когда характеристики нагрузки превышают физические возможности стандартного проигрывателя, менеджеры предприятия должны оценить альтернативные технологии для обеспечения безопасности и эффективности.
Когда проигрывателя недостаточно
Существуют отдельные сценарии, в которых оболочка проигрывателя принципиально неадекватна. Если на предприятии регулярно обрабатываются чрезвычайно тяжелые грузы, превышающие 5000 фунтов, такая большая нагрузка на основание поворотного стола с электроприводом приведет к преждевременному механическому выходу из строя. В частности, сверххрупкие грузы, не терпящие никаких вращательных движений, требуют иного подхода. То же самое относится и к промывочным средам в пищевой промышленности, где напольные двигатели подвергаются серьезному повреждению водой.
Решение с поворотным рычагом
В таких сложных ситуациях обмоточная машина с вращающимся рычагом является необходимым решением. В отличие от поворотного стола, машина с поворотным рычагом позволяет поддону оставаться полностью неподвижным на бетонном полу или на тяжелом конвейере. Машина состоит из верхнего механического рычага, который подвешивает каретку с пленкой. Во время цикла рычаг быстро вращается вокруг неподвижного поддона. Поскольку груз никогда не перемещается, центробежная сила полностью устраняется, что делает невозможным вращение, вызывающее разрушение груза.
Сравнение стоимости и занимаемой площади
Принятие обоснованного решения о покупке требует сравнения логистических реалий обеих систем.
| Спецификация | Стретч- | упаковочная машина с поворотным столом |
| Движение нагрузки | Поддон вращается со скоростью от 10 до 15 оборотов в минуту. | Поддон остается полностью неподвижным |
| Максимальный вес | Обычно от 4000 до 5000 фунтов. | Практически неограниченно, в зависимости от вместимости помещения |
| Требуемая площадь | Минимальный, примерно 8 на 8 футов. | Существенный, требует структурного защитного ограждения |
| Первоначальные инвестиции | Более низкая средняя стоимость | Более высокая средняя стоимость |
| Идеальный профиль нагрузки | Стабильный, кубический, умеренный вес | Нестабильные, сверхтяжелые или затопленные среды |
Хотя поворотный рычаг обеспечивает превосходную управляемость при работе с тяжелыми грузами, он требует значительно большей занимаемой площади из-за радиуса охвата рычага и обязательного защитного ограждения, необходимого для защиты находящихся рядом рабочих.
Тенденции отрасли, определяющие автоматизацию упаковки
В настоящее время упаковочный сектор переживает стремительную технологическую эволюцию. Недавний отраслевой анализ указывает на массовый сдвиг в сторону устойчивой автоматизации упаковки на основе данных. Поскольку глобальные цепочки поставок сталкиваются с постоянной нехваткой рабочей силы, ручная упаковка больше не является жизнеспособной долгосрочной стратегией. Предприятия переходят на интеллектуальную стрейч-упаковочную машину, оснащенную датчиками Интернета вещей. Эти передовые системы контролируют использование пленки в режиме реального времени, мгновенно обнаруживают разрывы пленки и предупреждают команды технического обслуживания до того, как незначительная механическая неполадка приведет к незапланированному простою.
Более того, требования устойчивого развития подталкивают менеджеров складов к резкому сокращению пластиковых отходов. Этот экологический толчок напрямую влияет на выбор машины. Предприятия переоснащаются на упаковочные машины с высокопроизводительными каретками предварительного растяжения, способными растягивать пленку до 300 процентов. Эта технология не только сокращает потребление пластика, но и повышает стабильность груза, что идеально согласуется с современными инициативами в области «зеленой» логистики.
Основные характеристики, соответствующие вашей нагрузке
После того, как вы определили, что упаковочная машина с поворотным столом подходит для вашей повседневной деятельности, следующим важным шагом является выбор точных характеристик машины. Вы должны смотреть на достоверные данные.
Грузоподъемность и профиль
Проигрыватели обычно производятся в двух различных профилях: высоком и низкопрофильном. Низкопрофильные модели располагаются на высоте всего нескольких дюймов от земли и могут быть оснащены длинным пандусом. Это позволяет операторам загружать машину с помощью стандартного ручного домкрата, что делает ее идеальной для более легких грузов и объектов без специальных операторов вилочных погрузчиков. Высокопрофильные вертушки приподняты, обычно на высоте от 10 до 12 дюймов от пола. Для погрузки им требуется вилочный погрузчик, но они часто изготавливаются из более толстых стальных пластин и более тяжелых подшипников, что делает их более подходящими для максимальной грузоподъемности в 2000 кг.
Ограничения по высоте обертывания
Крайне важно подобрать высоту мачты машины к самому высокому предполагаемому поддону. Стандартные мачты обычно выдерживают грузы высотой от 2000 до 2400 мм. Однако, если на вашем складе продукция складируется почти так же, как и стандартные грузовые прицепы, вам необходимо будет указать удлиненную мачту. Несоблюдение высоты мачты означает, что каретка с пленкой не может достичь верхней части груза, в результате чего верхние слои остаются совершенно незакрепленными и уязвимыми для смещения.
Возможности предварительного растяжения
Тип системы доставки пленки напрямую влияет как на удержание груза, так и на эксплуатационные расходы. Каретки предварительного растяжения с электроприводом используют ряд внутренних роликов с электроприводом, которые растягивают пленку на 250–300 процентов еще до того, как она коснется груза. Этот процесс не только утроит выход одного рулона пленки, но и изменит физические свойства пластика. Это придает пленке «память», которая со временем заставляет ее плотно сжиматься вокруг поддона. Для стандартных грузов это обеспечивает максимальную силу удержания без разрушения хрупких углов картонных коробок.
Максимизация эффективности склада и рентабельности инвестиций
Инвестиции в автоматизацию конечной упаковки — это, в конечном счете, попытка повысить операционную эффективность и добиться измеримой окупаемости инвестиций.
Руководство для директора завода по экономии
Выбор правильной машины на основе эмпирических данных о нагрузке значительно снижает накладные расходы. Ручная упаковка невероятно трудоемка, эргономична и крайне непоследовательна. Работник склада вручную обматывает поддон, как правило, растягивается менее чем на 20 процентов, что приводит к огромным потерям материала. Переходя на автоматизированный проигрыватель, оснащенный технологией предварительного растяжения, предприятия обычно сокращают расход пленки до 50 процентов. Кроме того, постоянство применяемых машинами сил сдерживания резко снижает количество продуктов, поврежденных при транспортировке, напрямую защищая прибыль компании и сохраняя жизненно важные отношения с клиентами.
Поиск подходящего оборудования
Достижение этой экономии требует партнерства с надежными производителями, которые предоставляют оборудование, адаптированное к конкретным требованиям нагрузки, а не предлагают универсальное решение. Тщательная оценка характеристик оборудования с учетом повседневных эксплуатационных потребностей гарантирует, что выбранная система обеспечит долгосрочную надежность и масштабируемость по мере роста вашего бизнеса.
В заключение отметим, что стретч-упаковщик с поворотным столом справляется с подавляющим большинством стандартных складских грузов. Это универсальная и экономичная машина. Пока ваша продукция соответствует стандартным ограничениям по весу поддонов и сохраняет достаточную устойчивость нагрузки, это оборудование будет эффективно оптимизировать ваши повседневные операции. Однако для исключительно тяжелых или критически нестабильных поддонов переход на обмотчик с поворотным рычагом является более безопасным выбором. Перед покупкой тщательно оцените свою конкретную ежедневную нагрузку, чтобы обеспечить максимально возможную окупаемость инвестиций.
Может ли стретч-обертка с поворотным столом выдерживать очень легкие нагрузки?
Да, но очень легкие грузы, такие как пустые алюминиевые банки или пластиковые бутылки, могут сместиться из-за быстрого вращения. Возможно, вам придется уменьшить скорость поворотного стола, снизить натяжение пленки во время первоначальной обмотки или использовать пневматический верхний вал, чтобы надежно удерживать легкий груз на месте.
Каков максимальный вес поддона для стандартной упаковочной машины с поворотным столом?
Большинство стандартных полуавтоматических упаковщиков с поворотным столом рассчитаны на работу с поддонами весом от 4000 до 4400 фунтов. Для чего-либо более тяжелого требуется специализированный мощный поворотный стол или настоятельно рекомендуется использовать станок с поворотным рычагом, чтобы предотвратить серьезную нагрузку двигателя и выход из строя подшипника.
Как узнать, что моя нагрузка слишком нестабильна для проигрывателя?
Надежным эмпирическим правилом является ручной транзитный тест. Если неупакованный груз раскачивается, наклоняется или угрожает опрокинуться при осторожном перемещении с помощью вилочного погрузчика или ручного домкрата, вероятно, он слишком неустойчив для стандартного поворотного стола без дополнительных стабилизирующих приспособлений.
Какой проигрыватель лучше подходит для моих нагрузок: полуавтоматический или полностью автоматический?
Это решение зависит в первую очередь от вашего ежедневного объема пропускной способности, а не от конкретного типа нагрузки. Полуавтоматические машины требуют, чтобы человек-оператор прикреплял и разрезал пленку, что делает их идеальными для предприятий с небольшим объемом. Полностью автоматические системы идеально подходят для непрерывных линий большого объема, где грузы транспортируются непосредственно на поворотный круг без остановки.
Сколько стретч-пленки я могу сэкономить, используя электрическую каретку для предварительного растяжения?
Переходя от ручной обмотки или базовой каретки с фрикционным тормозом к моторизованной каретке предварительного растяжения, предприятия обычно сокращают расход пленки на 50–60 процентов. Системы, обеспечивающие предварительное растяжение на 250 процентов, превращают один метр пленки в рулоне в три с половиной метра завернутого покрытия.
Каков стандартный диаметр проигрывателя и как он влияет на мой поддон?
Стандартный диаметр проигрывателя обычно составляет от 1500 до 1650 мм. Этот размер безопасно поддерживает стандартные промышленные поддоны без выступа. Если на вашем предприятии используются поддоны негабаритных размеров, вам необходимо выбрать основание поворотного стола большего размера, чтобы предотвратить выступание углов поддона, что представляет собой серьезную угрозу безопасности и нагружает механизм вращения машины.
