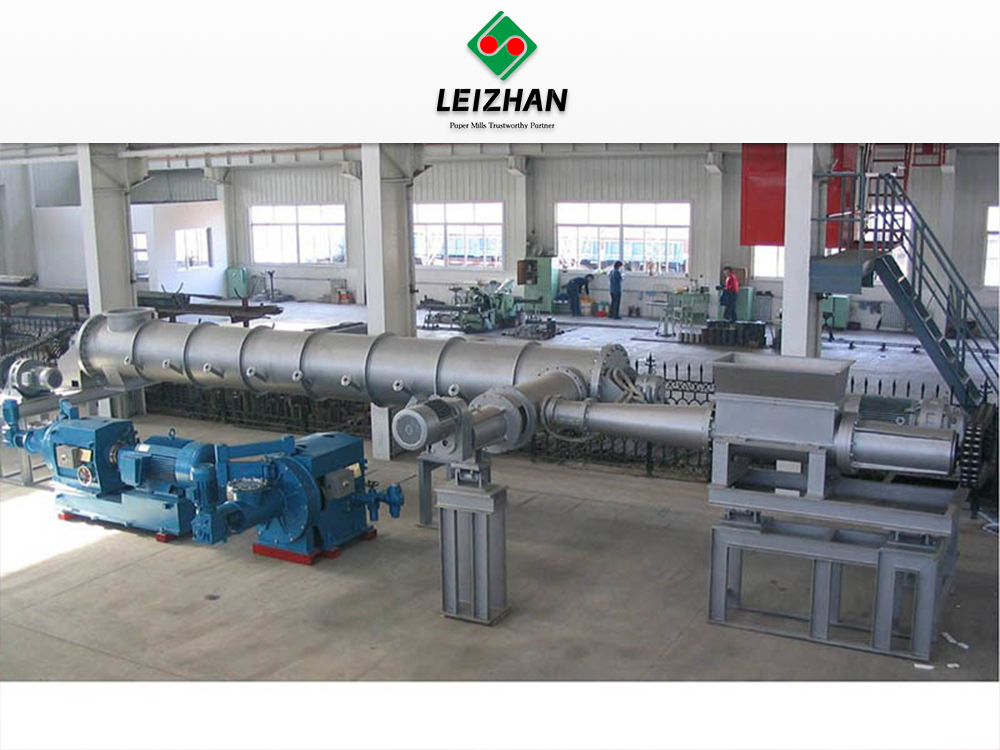

Как дисковая система рассеивания тепла удаляет липкие вещества из макулатуры?

Остаточные клеи, термоклеи, синтетические клеи и видимые примеси создают постоянные узкие места в производстве переработанной бумаги. Эти загрязнения вызывают простои оборудования, разрывы полотна и серьезные дефекты бумаги. Первичное грохочение и сепараторы шлака эффективно удаляют макропримеси. Однако микроклейки легко обходят эти ранние стадии. Эти микроскопические загрязнения перемещаются вниз по течению и агломерируются в процессе изготовления бумаги. Это приводит к серьезным проблемам с работоспособностью и снижению качества. Окончательное решение нижней части воронки основано на термомеханическом подходе. Интеграция дисковой системы рассеивания тепла служит отраслевым стандартом для нейтрализации микролипкостей. Он использует контролируемое тепло и механическое воздействие с высокой скоростью сдвига для разрушения видимой грязи и липких материалов. Этот процесс гарантирует, что переработанная целлюлоза соответствует строгим требованиям качества для производства высококачественной бумаги.

• Механизм действия: Дисковые системы рассеивания тепла используют комбинацию парового нагрева (для смягчения) и механического воздействия с высокой скоростью сдвига (для разрушения) для превращения липких и видимых примесей в невидимые, нелипкие частицы.

• Критические переменные: Эффективность диспергирования во многом зависит от трех контролируемых параметров: повышенной температуры, узкого зазора диска и высокой консистенции пульпы.

• Интеграция системы: максимальное удаление липких веществ требует целостного подхода, сочетающего термическое диспергирование с постдиспергирующим разбавлением, процессами флотации или целенаправленной ферментативной обработкой.

• Окупаемость инвестиций и компромиссы. Хотя эти системы очень эффективны для улучшения качества бумаги, оптических свойств и работоспособности машины, они требуют тщательной оценки потребления энергии (пара и электроэнергии) в сравнении с повышением производительности.

Техническая проблема использования клейких материалов при производстве целлюлозы из макулатуры

Макросы против микростиков в потоке переработки

Мебель из переработанной бумаги содержит сложную смесь загрязнений. Операторы заводов классифицируют эти загрязнения в зависимости от размера и поведения в процессе варки целлюлозы. Макрослипкие частицы обычно имеют размер от 0,10 до 0,15 мм. Они происходят из транспортных этикеток, клеев для конвертов, книжных переплетов и упаковочных лент. Из-за своих больших физических размеров макроклейки относительно легко изолировать на ранних стадиях процесса варки целлюлозы с использованием грубых сит и очистителей высокой плотности. Операторы могут физически удалить их, прежде чем они выйдут из строя.

Микроклейки представляют собой гораздо более сложную задачу в машинном цеху. Эти частицы попадают ниже порога 0,10 мм. Они состоят из самоклеящихся клеев (PSA), термоплавких материалов, восков и синтетических чернил, таких как бутадиен-стирольный каучук (SBR) или этиленвинилацетат (EVA). Во время первоначального измельчения механическое перемешивание гидроразбивателя разбивает более крупные клейкие пленки на эти микроскопические фрагменты. После диспергирования в водном контуре они остаются стабильными до тех пор, пока внезапные изменения pH, температуры или силы сдвига не заставят их повторно агломерировать. Когда они агломерируются на формовочных тканях, прижимных валках или сушильных цилиндрах, они создают липкие отложения, которые отрывают волокна от листа, вызывая дыры, полосы покрытия и разрывая бумажное полотно.

Ограничения стандартной проверки и очистки

Традиционная подготовка массы в значительной степени зависит от центробежных очистителей и сит с мелкими щелями. Центробежные очистители разделяют материалы в зависимости от их удельного веса. Очистители прямого направления удаляют тяжелый мусор, например песок и стекло, а очистители обратного направления предназначены для легких пластиков. К сожалению, большинство микроклейков имеют удельный вес, почти такой же, как у воды и целлюлозных волокон, обычно от 0,95 до 1,15. Центробежная сила не может отличить пригодное к использованию волокно от загрязняющего вещества. Эта физическая реальность позволяет стикерам оставаться в потоке приема и двигаться вперед к бумагоделательной машине.

Экраны высокого разрешения сталкиваются с другим механическим ограничением. В ситовых корзинах используются узкие щели, часто до 0,15 мм или 0,10 мм, для блокирования крупных частиц. Однако клейкие ленты очень податливы и деформируются при стандартных рабочих температурах. Перепад давления на сетчатой ​​корзине, создаваемый фольгой ротора, заставляет эти мягкие клеи выдавливаться непосредственно через щели. Они протискиваются через узкие проходы и реформируются на другой стороне. Это обуславливает необходимость проведения специального этапа лечения с высокой последовательностью. Термомеханический процесс удаляет податливые, нейтральные по плотности загрязнения, которые по своей природе не пропускают сита и сепараторы шлака.

Основная механика дисковой системы рассеивания тепла

Объяснение термомеханической обработки высокой консистенции

Термическое диспергирование представляет собой строгий последовательный процесс: обезвоживание, нагревание и механическое диспергирование. Система должна сначала перевести целлюлозу из состояния низкой или средней консистенции в состояние высокой консистенции. На линиях подготовки массы обычно используются наклонные сгустители или гравитационные настилы, за которыми следуют мощные винтовые прессы или двухсеточные прессы. Двухсеточный пресс применяет увеличивающееся давление зажима для извлечения воды до тех пор, пока консистенция пульпы не достигнет 25–30%.

Для этой операции высокая согласованность не подлежит обсуждению. Он создает плотную волокнистую матрицу, необходимую для сильного механического трения. После загустения шнековый питатель проталкивает плотную мякоть в нагревательный шнек или трубку. Винт-пробка сжимает пульпу, образуя плотное, непроницаемое уплотнение. Это уплотнение предотвращает выход пара под давлением обратно в сгущающее оборудование. Внутри нагревательной камеры целлюлозная масса подвергается точной термической обработке, непрерывно смешиваясь с впрыскиваемым паром, а затем попадает в диспергирующий блок для окончательного сдвига.

Роль парового нагрева в размягчении примесей

Нагревание паром изменяет физическое состояние синтетических клеев. Нагревательный шнек впрыскивает прямой пар, обычно под давлением от 3 до 5 бар, в целлюлозную массу высокой консистенции. Рабочая температура обычно находится в диапазоне от 85°C до 120°C. Точная цель зависит от того, работает ли система в атмосферных условиях или в условиях повышенного давления, а также от конкретного состава смеси.

Эта теплопередача нацелена на температуру стеклования и температуру плавления синтетических клеев. По мере повышения температуры пульпы липкие примеси разжижаются и теряют свою структурную целостность. Воски плавятся, термоплавкие материалы размягчаются, а чувствительные к давлению клеи становятся очень податливыми. Эта термическая фаза не разрушает загрязнения. Вместо этого он готовит их к механическому разрушению. Без этого предварительного размягчения механический сдвиг просто перемещал бы твердые загрязнения, не уменьшая их физический размер. Пар также помогает расслабить целлюлозные волокна, делая их более гибкими и менее склонными к порезам во время последующей фазы сильного сдвига.

Механический сдвиг и усиленная турбулентность

Фактическое рассеивание происходит между двумя прочными металлическими дисками. Один диск остается неподвижным, прикрепленным болтами к корпусу, в то время как другой вращается с высокой скоростью, обычно приводимой в движение массивным электродвигателем мощностью от 500 до 2000 кВт. Оба диска имеют переплетающиеся концентрические ряды прецизионных зубьев. Рисунок зубьев различается: обычно крупные зубцы расположены в центре для первоначального разрушения, а мелкие — на периферии для окончательного рассеивания. Когда нагретая пульпа высокой консистенции поступает в центр диспергатора, центробежная сила выталкивает ее наружу через узкий зазор между дисками.

Этот проход создает усиленную турбулентность и экстремальные силы сдвига с высоким трением. Механическое воздействие отрывает размягченные липкие вещества от целлюлозных волокон. Он измельчает разжиженный клей, уменьшая его до микроскопических размеров значительно ниже 0,05 мм. При таком размере частицы теряют липкость и не агломерируются на бумагоделательной машине.

Этот интенсивный сдвиг обеспечивает важное вторичное преимущество. Он агрессивно разрушает видимые загрязнения, такие как нераспыленные хлопья, остатки воска и стойкие чернильные пятна. Равномерно распределяя эти темные частицы по матрице волокна, система значительно улучшает оптические свойства и общую яркость конечного листа.

Ключевые операционные параметры для оптимального диспергирования

Требования к консистенции целлюлозы

Эффективный сдвиг требует высокой консистенции целлюлозы. Операторы должны поддерживать консистенцию корма на уровне 25–30 % или выше. При низкой консистенции избыток воды действует как смазка. Волокна просто скользят друг мимо друга, и диски не могут создать необходимое трение для рассеивания загрязнений. Высокая консистенция приводит к трению волокон о волокна и волокон к металлу. Эта плотная среда гарантирует, что силы сдвига передаются непосредственно на размягченные липкие частицы, эффективно разрывая их. Поддержание этой согласованности требует постоянного контроля крутящего момента входного шнекового пресса и скорости дренажа.

Контроль температуры и время выдержки

Настройки температуры должны соответствовать конкретному клейкому составу сырья. Для некоторых термоплавких расплавов с высокой температурой плавления необходимы более высокие температуры. Чрезмерное тепло приводит к потере пара и риску повреждения волокна. Операторы должны сбалансировать температуру со временем пребывания в нагревательном шнеке, используя автоматические паровые смесительные клапаны и датчики температуры.

Время выдержки определяет, как долго пульпа остается под воздействием пара перед входом в диспергатор. Нагревательная трубка должна обеспечивать достаточное время для равномерного распределения тепла по всей массе целлюлозы. Время удержания обычно составляет от двух до пяти минут. Если время выдержки слишком короткое, сердцевина комков мякоти останется холодной, а клейкие вещества внутри не размягчатся. Правильная калибровка обеспечивает полное термическое проникновение без ухудшения собственной прочности волокна.

Регулировка зазора диска

Зазор между статическим и вращающимся дисками контролирует интенсивность механического сдвига. Операторы точно калибруют этот зазор диска с помощью гидравлических или электромеханических механизмов регулировки зазора, обычно устанавливая его в пределах от 0,1 мм до 0,5 мм. Корректировка этого разрыва предполагает прямую обратную зависимость.

Уменьшение зазора диска значительно улучшает рассеивание липких частиц и пятен чернил. Более узкий зазор приводит к увеличению трения и уменьшению частиц. Узкий зазор также увеличивает потребление электроэнергии на главном приводном двигателе. Слишком узкий зазор увеличивает риск разрезания целлюлозных волокон, что ухудшает разрыв и прочность готовой бумаги. Инженеры завода должны постоянно контролировать нагрузку двигателя в амперах и регулировать зазор, чтобы найти оптимальный баланс между разрушением загрязнений и сохранением волокна.

Оценка диспергатора макулатуры: характеристики и результаты

Дисковый диспергатор и смесительная система (критерии принятия решения)

При модернизации линий подготовки массы предприятиям приходится выбирать между дисковыми диспергаторами и месильными системами. Оба работают с целлюлозой высокой консистенции, но их механические подходы принципиально различаются. В диспергаторе макулатуры используются высокоскоростные вращающиеся диски с узким зазором для обеспечения агрессивного сдвига. В тестомесильных машинах используются медленно вращающиеся валы с блокирующими лопастями для создания мягкого трения волокон о волокна.

Сравнение эксплуатации: дисковые диспергаторы и смесительные системы

Команды по закупкам должны основывать свое решение на требованиях к конечному продукту. Дисковые диспергаторы превосходно разрушают микроклейки и чернила, что делает их идеальными для повышения белизны тонкой бумаги или высококачественной упаковки. Тестомесильные машины выбираются в тех случаях, когда сохранение максимальной длины волокон является приоритетом над абсолютным уменьшением загрязнения, например, в базовых слоях тестлайнера.

Энергопотребление и компромисс между эффективностью дисперсии

Термическое диспергирование – энергоемкий процесс. Для фазы нагрева требуется значительное количество пара и огромная электроэнергия для главного двигателя диспергатора. Удельный расход электроэнергии зачастую составляет от 40 до 80 кВтч на тонну целлюлозы в зависимости от настройки зазора и типа бумажной массы. Менеджеры фабрик должны оценить эти эксплуатационные затраты с точки зрения финансовой выгоды от сокращения времени простоя оборудования и уменьшения количества дефектов бумаги.

Современные системы включают функции рекуперации энергии для улучшения этого баланса. Усовершенствованные нагревательные винты используют рекуперацию пара с замкнутым контуром для улавливания и повторного использования пара. При оценке оборудования отдавайте предпочтение конструкциям, обеспечивающим точный контроль нагрузки двигателя и эффективные клапаны смешивания пара. Цель состоит в том, чтобы максимизировать эффективность диспергирования на киловатт-час без чрезмерной обработки целлюлозы.

Интеграция с разбавлением, постфлотационной и ферментативной обработкой

Термическое диспергирование не испаряет липкие вещества; это меняет их физический размер и состояние. Максимальное удаление липких веществ требует целостной системной интеграции. Сразу после диспергатора пульпа высокой консистенции попадает в латентный резервуар для критической фазы разбавления после диспергирования. Белую воду вводят при интенсивном перемешивании, чтобы снизить консистенцию до 4–5 % для последующей обработки.

Термическое диспергирование изменяет химический состав поверхности липких материалов. Интенсивное тепло и сдвиг делают эти частицы более гидрофобными и более чувствительными к удалению после флотации. Многие современные заводы направляют дисперсную пульпу непосредственно во вторичную флотационную камеру для физического удаления микрочастиц. Последовательное добавление чистых ферментов после разведения помогает нейтрализовать остаточные липкие частицы. Ферменты эстеразы воздействуют на химические связи клеев, предотвращая их повторную агломерацию при охлаждении целлюлозы.

Долговечность оборудования и металлургия

Внутренние компоненты диспергатора подвержены сильному износу. Сильное трение в сочетании с остаточными абразивными примесями, такими как песок, стекло и металлические фрагменты, быстро разрушает стандартные металлы. Металлургия диспергирующих дисков напрямую влияет на график технического обслуживания и срок службы.

Оценивайте оборудование по твердости и составу сплавов дисков. Ищите закаленную нержавеющую сталь, чугун с высоким содержанием хрома или специальные износостойкие сплавы. Настоятельно рекомендуется использовать сменные сегментные конструкции. Вместо замены всего массивного диска бригады технического обслуживания могут заменить отдельные изношенные сегменты зубьев. Такой модульный подход сводит к минимуму время простоя при обслуживании и значительно снижает затраты на замену деталей.

Риски реализации и стратегии их смягчения

Управление деградацией волокна и оптическими свойствами

Высокая температура и интенсивный механический сдвиг создают риск деградации волокна. Работа системы при слишком высокой температуре или при слишком узком зазоре приводит к укорочению волокна, что ослабляет конечный лист и приводит к падению помола по канадскому стандарту (CSF). Воздействие некоторых видов механической массы на высокие температуры приводит к пожелтению при нагревании, что приводит к падению яркости ISO.

Смягчение последствий требует точного контроля и химического вмешательства. Операторы должны строго следить за температурой, чтобы избежать превышения необходимой температуры размягчения целевых клеев. Чтобы противодействовать пожелтению при нагревании, заводы вводят отбеливатели непосредственно в фазу нагрева. При впрыскивании перекиси водорода вместе с силикатом натрия, каустической содой и хелатирующими агентами, такими как DTPA, в нагревательный шнек используется высокая температура для ускорения реакции отбеливания. Это сохраняет или улучшает оптические свойства пульпы во время диспергирования.

Снижение высоких затрат на пар и электроэнергию

Финансовый риск эксплуатации высокоэнергетической системы значителен. Неэффективная эксплуатация быстро снижает рентабельность использования более дешевой макулатуры. Нагрев избыточной воды вместо волокна является наиболее распространенным источником бесполезной траты энергии.

Смягчение начинается на стадии утолщения. Оптимизация шнековых прессов обеспечивает достижение жесткой целевой консистенции 30 %, что означает, что волокно нагревается паром, а не избытком воды. Использование частотно-регулируемых приводов (VFD) на главном двигателе диспергатора позволяет операторам регулировать потребляемую мощность в зависимости от условий подачи в реальном времени. Если определенная партия макулатуры содержит меньше липких веществ, VFD может снизить скорость двигателя, экономя электроэнергию, сохраняя при этом достаточную дисперсию.

Размер системы и проблемы модернизации

Добавление системы термодисперсии к существующей линии подготовки массы сопряжено со значительными пространственными трудностями. Оборудование требует большой площади. Вам необходимо разместить наклонный сгуститель, сверхмощный шнековый пресс, шнековый питатель, длинную нагревательную трубку, сам диспергатор и специальный центр управления двигателем (MCC).

Модернизация требует тщательного трехмерного пространственного планирования и проектирования конструкций. Пол должен выдерживать экстремальные весовые и динамические вибрационные нагрузки высокоскоростного диспергатора. Заводам часто приходится строить приподнятые платформы, чтобы сила тяжести способствовала потоку густой массы между сгущающим оборудованием и нагревательным шнеком. Правильное планирование компоновки предотвращает возникновение узких мест и обеспечивает безопасный доступ бригад технического обслуживания для замены тяжелых дисков диспергаторов с помощью мостовых кранов.

1. Проведите комплексный аудит целлюлозы, чтобы выявить конкретные типы микролипостей и видимых примесей в текущем сырье.

2. Запросите у производителей оборудования пилотные испытания на дисперсию с использованием образцов вашей конкретной макулатуры.

3. Оцените свой текущий котел и паропроизводительность, чтобы убедиться, что он может выдерживать высокие температуры на этапе термомеханической обработки.

4. Проверьте металлургию и конструкцию сегментов предлагаемых диспергирующих дисков, чтобы гарантировать долговременную износостойкость от абразивных загрязнений.

Часто задаваемые вопросы

Вопрос: Какова идеальная температура для дисковой системы рассеивания тепла?

Ответ: Идеальная температура обычно составляет от 85°C до 120°C. Точная настройка зависит от типа системы (атмосферной или под давлением), а также конкретной температуры плавления целевых загрязнителей. Для некоторых синтетических клеев-расплавов требуются более высокие температуры, тогда как для основных восков достаточно более низких температур.

Вопрос: Чем диспергатор макулатуры отличается от тестомесильной машины?

Ответ: В диспергаторах используются высокоскоростные вращающиеся диски с узким регулируемым зазором, обеспечивающие высокую силу сдвига и эффективное измельчение микроклейков и чернил. Тестомесы работают на низких скоростях с использованием взаимосвязанных валов для создания мягкого трения между волокнами, что сохраняет длину волокна, но обеспечивает менее агрессивное разрушение загрязнений.

Вопрос: Может ли термодисперсия полностью устранить липкость?

О: Нет, термическая дисперсия не испаряет и не удаляет липкие вещества из целлюлозной массы. Он диспергирует их до микроскопических размеров менее 0,05 мм, что предотвращает их агломерацию на бумагоделательной машине. Фактическое удаление требует последующего разбавления и вторичной флотации.

Вопрос: Какова оптимальная консистенция целлюлозы для рассеивания тепла?

Ответ: Оптимальная консистенция мякоти составляет от 25% до 30%. Высокая консистенция обязательна для создания плотной волокнистой матрицы, необходимой для интенсивного механического трения. Более низкая консистенция приводит к скольжению волокон, что резко снижает усилие сдвига, необходимое для разрушения липких материалов.

Вопрос: Как зазор диска влияет на качество конечной бумаги?

О: Более узкий зазор диска увеличивает трение сдвига, что улучшает расщепление липких веществ и чернил, что приводит к более чистому и яркому листу. Однако если зазор слишком узкий, существует риск перерезания целлюлозных волокон, что снижает прочность бумаги на разрыв и разрыв.

Вопрос: Почему заводы добавляют отбеливатели во время термического диспергирования?

Ответ: Высокие температуры во время термического диспергирования могут вызвать пожелтение при нагревании, что снижает яркость ISO целлюлозы. Добавление отбеливающих агентов, таких как перекись водорода, непосредственно в фазу нагрева позволяет использовать высокую температуру для ускорения реакции отбеливания, противодействуя эффекту пожелтения и улучшая оптические свойства.
