Неэффективное управление водными ресурсами приводит к увеличению эксплуатационных расходов в целлюлозно-бумажной промышленности. Высокое потребление энергии на этапах обезвоживания снижает рентабельность. Переработка целлюлозы низкой консистенции представляет собой серьезное препятствие для работы предприятий. Запас обычно поступает в систему с постоянством от 0,5% до 1%. Если предприятия не могут должным образом обезвоживать и промывать этот материал, последующее перерабатывающее оборудование перестает функционировать. Большие объемы воды перегружают вторичные прессы и нарушают циклы химической регенерации. Гравитационный цилиндрический загуститель представляет собой специальное низкоэнергетическое механическое устройство, предназначенное для оптимизации гидростатического давления для надежного обезвоживания пульпы. Это оборудование подготавливает сырье для последующих стадий обработки высокой консистенции, обеспечивая при этом полное восстановление воды. Мы рассмотрим, как гидростатическое давление обеспечивает непрерывную фильтрацию, оценим сравнение оборудования и подробно рассмотрим рабочие параметры. Вы изучите конкретные стратегии снижения рисков, которые помогут улучшить управление водными ресурсами на вашем заводе и поддерживать стабильные темпы производства.
Целевое повышение консистенции: стандартные гравитационные цилиндрические загустители надежно повышают консистенцию входной пульпы от базового уровня (0,5–1,0%) до рабочего порога (4–6%) без необходимости использования вакуумных систем.
Энергетическая и экономическая эффективность. Полагаясь на естественную разницу гидростатического давления (∆h), а не на моторизованные вакуумные насосы, оборудование снижает электрическую нагрузку и устраняет необходимость в сложных вакуумных аксессуарах.
Двойное назначение: эффективно работает как для первичного загущения, так и для промывки низкой консистенции, способствуя удалению растворенных твердых частиц и золы.
Восстановление воды: эффективные зоны фильтрации обеспечивают непрерывную рециркуляцию сточной воды, что напрямую влияет на общее управление водой на заводе и соблюдение экологических требований.
Компромиссы при реализации: несмотря на то, что гравитационные цилиндры очень эффективны для применений с низкой плотностью, они требуют достаточного физического пространства и строгого ухода за проволочной сеткой для предотвращения засорения.

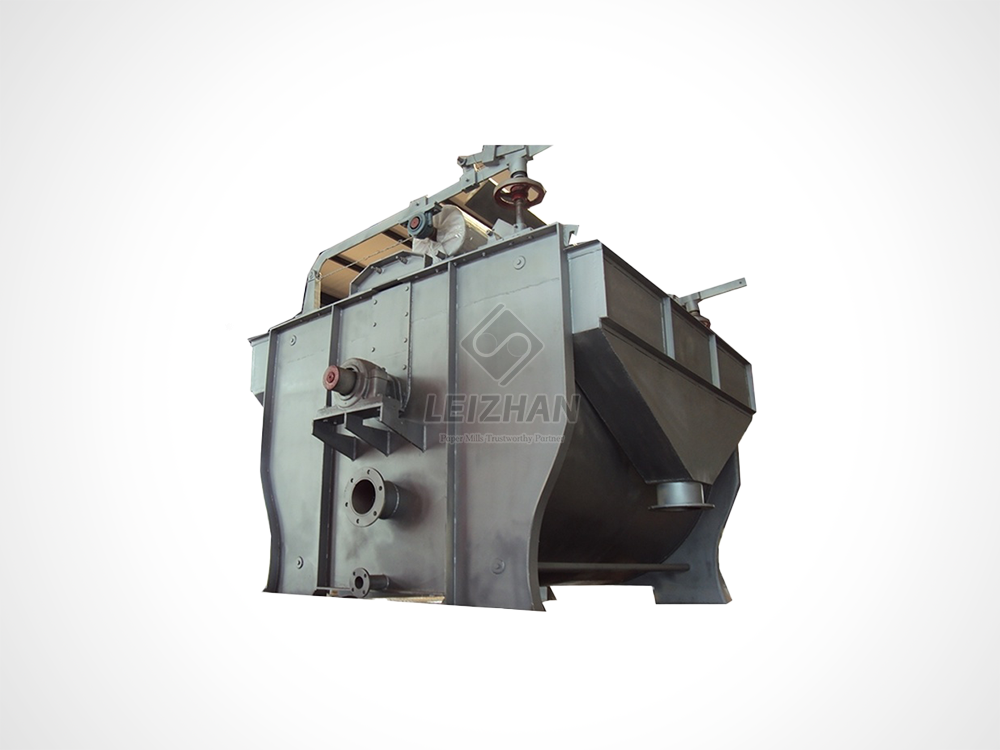

Механика гравитационного цилиндрического сгустителя при переработке целлюлозы
Формулирование критериев успеха
Успешное обезвоживание на первичном этапе требует строгого соблюдения нескольких операционных показателей. Операторы должны добиться стабильной стабильности на выходе, чтобы предотвратить сбои оборудования, расположенного ниже по потоку. Высокая прозрачность фильтрата по-прежнему важна для эффективной переработки сточных вод. Если фильтрат содержит слишком много взвешенных веществ, это приведет к засорению душевых форсунок и нарушению предшествующих стадий разбавления. Непрерывная работа без частого ручного вмешательства определяет механическую надежность на заводе.
Эффективная промывка должна происходить одновременно для удаления растворенных твердых веществ. Заводы измеряют успех по объему воды, удаляемой за час, и удержанию годных к употреблению волокон внутри утолщенного мата. Оборудование должно отделять микромелчину и золу, не теряя при этом ценных длинных волокон. Достижение этих критериев гарантирует, что заготовка будет идеально подготовлена к вторичному прессованию. Операторы контролируют давление гаушечного ролика и разгрузочного ракеля, чтобы убедиться, что мат аккуратно отделяется от проволоки.
Гидростатическая разница давлений (∆h)
Физика гравитационного процесса полностью опирается на гидродинамику. Между внешней чаной и внутренней частью цилиндра существует разница в уровнях жидкости. Эта разница создает естественную разницу гидростатического давления, известную как ∆h. В чане находится поступающая целлюлозная смесь низкой консистенции. Внутренняя часть вращающегося цилиндра собирает отфильтрованную белую воду. Сила тяжести заставляет воду проходить через проволочную сетку, закрывающую цилиндр. Волокна не могут пройти сквозь сетку и образуют мат на внешней поверхности.
Поддержание высокого уровня пульпы в чане напрямую увеличивает давление воды на цилиндр. Более высокое давление воды ускоряет скорость обезвоживания. Операторы должны сбалансировать приток материала со скоростью вращения цилиндра. Если уровень в ванне падает, гидростатическое давление уменьшается. Это уменьшение приводит к более тонкому волокнистому мату и более низкой консистенции на выходе. Постоянный высокий уровень НДС максимизирует общую производительность машины. Это обеспечивает непрерывную и равномерную экстракцию фильтрата. Система не требует внешнего всасывания и полагается исключительно на силу тяжести и вытеснение жидкости.
Площадь фильтрации и конструкция цилиндра
Площадь поверхности проволочной сетки определяет максимальную производительность машины. Большая площадь поверхности позволяет одновременно проходить большему количеству воды. Стандартные гладкие цилиндры имеют фиксированную площадь фильтрации в зависимости от их диаметра и длины. Инженеры должны подобрать размеры цилиндров в соответствии с ежедневными производственными задачами завода. Сама проволочная сетка имеет определенные микронные номиналы для использования с волокнами различной длины. Выбор правильной сетки предотвращает преждевременное засорение и обеспечивает максимальное извлечение воды.
Варианты складчатого загустителя дают значительное конструктивное преимущество. В этих конструкциях используется гофрированная или гофрированная поверхность цилиндра. Такая геометрия обеспечивает значительно большую площадь фильтрации по сравнению со стандартными гладкими цилиндрами. Складная конструкция повышает производительность без увеличения занимаемой площади оборудования. Заводы, сталкивающиеся с нехваткой места, получают большую выгоду от этого нововведения. Увеличенная площадь поверхности также снижает скорость воды, проходящей через любую точку. Более низкая скорость улучшает удержание волокон и предотвращает слишком быстрое слипание сетки. Структурная целостность сложенного цилиндра выдерживает постоянное гидростатическое давление без деформации.
Характеристики цилиндрической сетки по типу целлюлозы
| Категория целлюлозы | Типичный размер ячеек (меш/дюйм) | Процент открытой площади | Проблема с основным загрязнением |
| Virgin Kraft (длинное волокно) | 40 - 60 | 35% - 40% | Смола и смола |
| Старые гофрированные контейнеры (OCC) | 60 - 80 | 30% - 35% | Клейки и пластик |
| Термомеханическая целлюлоза (ТМП) | 80 - 100 | 25% - 30% | Штрафы и дрожь |
Оценка оборудования для сгущения пульпы: гравитационные цилиндры и альтернативы
Первичное и вторичное обезвоживание
Операторы заводов должны классифицировать оборудование для сгущения целлюлозы в зависимости от его положения в технологическом процессе. Гравитационные цилиндры функционируют исключительно как устройства первичного обезвоживания. Они принимают акции с консистенцией от 0,5% до 1,0%. Они выгружают загустевший мат консистенцией от 4% до 6%. Они не конкурируют со вторичным высококонсистентным оборудованием. Вторичное обезвоживание осуществляют винтовые прессы и двухсеточные прессы. Эти вторичные машины берут массу от 4% до 6% и прессуют ее до консистенции от 5% до 30%.
С помощью гравитационного цилиндра сначала удаляется большая часть свободной воды. Эта подготовка предотвращает затопление вторичных прессов. Это гарантирует, что механическая энергия винтового пресса фокусируется на сжатии связанной воды, а не на перемещении свободной воды. Попытка подать 1% сырья непосредственно в шнековый пресс приводит к огромным потерям волокна и выходу оборудования из строя. Гравитационный цилиндр действует как необходимый мост между сортировочным залом и башнями хранения высокой плотности.
Гравитационные цилиндры против вакуумных дисковых фильтров
Оценка этих двух систем требует сосредоточения внимания на энергопотреблении и механической сложности. Вакуумные дисковые фильтры используют вакуумные насосы с электроприводом для создания искусственного всасывания. В результате всасывания вода проходит через фильтрующий материал. Вакуумная система требует обширных трубопроводов, запорной воды и постоянного электропитания. Бригады технического обслуживания должны обслуживать вакуумные насосы, контролировать уровень жидкостных колец и часто заменять сложные механические уплотнения. Инфраструктура, необходимая для поддержки вакуумной системы, занимает значительное пространство и требует постоянного внимания.
Гравитационные цилиндры работают на пассивном гидростатическом давлении. Они полностью устраняют необходимость в вакуумных насосах. Эта пассивная операция резко снижает электрическую нагрузку на этапе сгущения. Механическая простота конструкции цилиндра снижает требования к техническому обслуживанию. Предприятия позволяют избежать простоев, связанных с неисправностями вакуумных уплотнений. Хотя вакуумные фильтры могут обеспечить несколько более высокую консистенцию на выходе, потери энергии редко оправдывают затраты на первичное обезвоживание. Гравитационные цилиндры представляют собой более надежное и энергоэффективное решение для обработки больших объемов материалов низкой консистенции.
Гравитационные цилиндры и гравитационные дисковые загустители
Обе системы используют гравитацию, но их структурные конфигурации подходят для разных применений. Гравитационные дисковые сгустители оснащены несколькими вертикальными дисками, установленными на центральном валу. Эта конфигурация обеспечивает очень компактную площадь. Заводы часто выбирают дисковые загустители для конкретных задач промывки низкой консистенции, где пространство сильно ограничено. Однако дисковые сгустители могут работать с различными типами пульпы. Узкое расстояние между дисками может легко засориться, если в массе содержатся крупные косточки или неизмельченные хлопья.
Гравитационные цилиндры обеспечивают превосходную обработку разнообразного сырья. Открытая конструкция чана более эффективно учитывает колебания потока сырья. Сплошная цилиндрическая поверхность облегчает выгрузку загустевшего мата через гауч-валок и ракель. Цилиндры рассчитаны на более высокую общую производительность и лучше противостоят засорению при переработке вторсырья. Прочная конструкция цилиндра делает его предпочтительным выбором для первичного сгущения в крупномасштабных операциях.
Сравнение систем первичного обезвоживания
| Тип оборудования | Движущая сила | Типичная консистенция на входе | Типичная консистенция на выходе | Сложность обслуживания |
| Гравитационный цилиндр | Гидростатическое давление (∆h) | 0,5% - 1,0% | 4,0% - 6,0% | Низкий (приводной двигатель и душевые кабины) |
| Вакуумный дисковый фильтр | Искусственное вакуумное всасывание | 0,5% - 1,0% | 8,0% - 12,0% | Высокий (вакуумные насосы и уплотнения) |
| Гравитационный диск | Гидростатическое давление (∆h) | 0,5% - 1,0% | 3,0% - 5,0% | Средний (замена секторов диска) |
Операционные переменные, влияющие на эффективность обезвоживания
Консистенция на входе, тип пульпы и промывка
Различные сырьевые материалы ведут себя на проволоке цилиндра по-разному. Химическая целлюлоза имеет длинные и прочные волокна, которые быстро образуют пористый мат. Такая пористость позволяет воде быстро стекать, максимально увеличивая производительность машины. Механическая целлюлоза содержит более короткие волокна и больше мелких частиц. Эти частицы могут ограничить поток воды через мат, снижая скорость дренажа. Переработанное волокно представляет собой наиболее серьезную проблему. Он содержит смесь отрезков волокна, золы и липких загрязнений. Операторы должны корректировать свой подход в зависимости от сырья, поступающего в чан.
Гравитационные цилиндры превосходно справляются с промывкой и загущением продуктов низкой консистенции. Низкая консистенция на входе гарантирует, что волокна остаются полностью диспергированными в чане. Проходя через сетку, вода уносит с собой микрочастицы и растворенную золу. Волокнистый мат сохраняет ценные длинные волокна. Операторы должны регулировать скорость цилиндра в зависимости от типа целлюлозы. Более низкие скорости дают больше времени воде для стекания из медленно дренируемой механической массы. Более высокие скорости не позволяют мату становиться слишком толстым при переработке быстро дренирующейся химической массы. Понимание этих эксплуатационных ограничений обеспечивает оптимальную производительность и предотвращает перегрузку оборудования.
Интеграция флокулянтов и оптимизация выхода
Введение флокулянтов в пульпу изменяет химическое поведение волокон. Флокулянты заставляют короткие волокна и мелкие частицы слипаться в более крупные хлопья. Эти хлопья отводят воду гораздо быстрее, чем отдельные микроскопические частицы. Техническая реальность внедрения флокулянтов требует точной дозировки и времени. Добавление слишком большого количества химикатов приводит к потере денег и может вызвать проблемы при последующей переработке. Добавление слишком малого количества не улучшает скорость дренажа. Заводы обычно используют катионные или анионные полимеры в зависимости от заряда конкретной целлюлозы.
Оптимизация точки впрыска остается критически важной для успеха. Операторы должны добавлять флокулянты в пульпу именно тогда, когда она поступает в камеру сгущения. Такое время позволяет хлопьям образовываться непосредственно перед тем, как заготовка попадет на проволоку цилиндра.
Приготовьте раствор полимера нужной концентрации в установке для разбавления.
Введите полимер в линию подачи непосредственно перед входом в чан.
Контролируйте силы сдвига в трубопроводе, чтобы гарантировать, что хлопья не развалятся до того, как достигнут провода.
Наблюдайте за прозрачностью фильтрата, чтобы убедиться, что мелочь связалась с волокнистым матом.
Отрегулируйте скорость дозирующего насоса в зависимости от скорости дренажа в реальном времени и уровня чана.
Правильная интеграция значительно повышает операционную доходность. Это увеличивает общую скорость дренажа и обеспечивает высокую чистоту фильтрата. Прозрачный фильтрат указывает на то, что ценная мелочь остается в пульпе, а не уходит в систему оборотной воды.
Реалии реализации и риски внедрения
Риск: засорение проводов и образование накипи
Снижение эффективности гравитационных цилиндров происходит в первую очередь из-за засорения проводов. Засорение происходит, когда на сетке цилиндра скапливается смола, липкие вещества или мелкие частицы. Это скопление блокирует открытую часть провода, препятствуя прохождению воды. Гидростатическое давление не может преодолеть сильно заслепленную сетку. Уровень НДС повысится, что может привести к переливу воды. Консистенция на выходе упадет, поскольку машина не сможет откачать достаточное количество воды. Неконтролируемое ослепление вынуждает операторов замедлять работу всей производственной линии.
Для смягчения последствий необходимо строгое соблюдение протоколов очистки. На предприятиях внутри цилиндра должны быть установлены душевые кабины непрерывного действия для очистки под высоким давлением. Эти души распыляют наружу, выбивая загрязнения из сетки. Душевые форсунки должны колебаться, чтобы обеспечить полное покрытие поверхности цилиндра. Операторы должны ежедневно проверять характеристики давления воды. Низкое давление душа не позволяет эффективно очистить провод. Графики плановых проверок должны включать визуальные проверки сетки на предмет образования накипи. В зависимости от химического состава целлюлозы операторам может потребоваться периодическое химическое кипячение для растворения стойких отложений пека.
Риск: следы и ограничения при модернизации
Цилиндрические чаны требуют определенного физического пространства на полу завода. Они занимают больше горизонтального пространства по сравнению с вертикальными или дисковыми альтернативами. Модернизация гравитационного цилиндра на существующей тесной линии мельницы представляет собой логистические проблемы. Инженеры должны учитывать пространство, необходимое для снятия цилиндра для технического обслуживания. Они также должны прокладывать трубы большого диаметра к чану и от него. Плохое планирование компоновки приводит к кошмарам при обслуживании и ограничению доступа операторов.
Меры по смягчению последствий начинаются с комплексной оценки существующих планировок заводов. Перед закупками инженерные группы должны измерить доступную площадь и высоту над головой. Они должны нанести на карту существующую трубопроводную инфраструктуру, чтобы определить точки подключения. Если пространство ограничено, командам следует указать конструкции сложенных цилиндров. Складная конструкция максимизирует площадь фильтрации при более тесном пространстве. Эта спецификация позволяет заводам достигать более высокой производительности без необходимости серьезных структурных модификаций здания.
Риск: переменный расход
Колебания потока вверх по течению нарушают гидростатический напор в ванне. Если поток запасов резко возрастает, уровень НДС быстро растет. Этот всплеск может привести к перегрузке цилиндра, в результате чего коврик смоет проволоку. Если поток запасов падает, уровень НДС падает. Гидростатическое давление снижается, что приводит к плохому обезвоживанию и низкой консистенции на выходе. Стабильный ∆h требует постоянного притока запасов. Ручные регулировки операторов редко успевают за внезапными изменениями расхода.
Смягчение последствий зависит от автоматизированных систем управления. Заводы должны установить контуры контроля уровня куба. В этих контурах используются датчики для постоянного контроля уровня жидкости в ванне. Датчики обмениваются данными с преобразователями частоты на входных питательных насосах. Если уровень падает, насосы ускоряются. Если уровень повышается, насосы замедляют работу. На предприятиях также следует внедрить системы управления переливами. Переливные водосливы направляют избыточный запас обратно в бункер для корма во время резких скачков напряжения. Эти системы поддерживают стабильное давление воды и обеспечивают стабильную производительность машины независимо от колебаний на входе.
Устранение распространенных неисправностей обезвоживания
| Признак | Потенциальная причина | Корректирующее действие |
| Низкая консистенция на выходе | Низкий уровень НДС снижает ∆h | Увеличьте скорость подающего насоса или отрегулируйте переливную перегородку. |
| Чан переполнен | Сильное ослепление проводов | Проверьте давление душа и механизм колебаний. |
| Мутный фильтрат | Плохое удержание штрафов | Оптимизируйте дозировку флокулянта и точку впрыска. |
| Неравномерное формирование коврика | Поврежденная проволочная сетка | Осмотрите поверхность цилиндра и исправьте или замените провод. |
Заключение
Выполните следующие шаги, чтобы внедрить это оборудование и оптимизировать управление водой на заводе:
Проведите анализ дренажа пульпы, чтобы определить особенности поведения бумажной массы вашей мельницы.
Оцените занимаемую вами площадь на полу, чтобы выбрать между стандартным гладким цилиндром и сложенной конструкцией высокой емкости.
Установите автоматизированные контуры контроля уровня в чане для управления колебаниями расхода вверх по течению и поддержания стабильного гидростатического давления.
Используйте вибрационные очищающие души под высоким давлением, чтобы предотвратить засорение проводов и обеспечить непрерывную работу.
Запросите у производителей строгие гарантии производительности, основанные на конкретной консистенции на входе и типе целлюлозы.
Часто задаваемые вопросы
Вопрос: Какова типичная консистенция на входе и выходе гравитационного цилиндрического загустителя?
A: Обычно обрабатывается масса на входе с консистенцией от 0,5% до 1,0%, а на выходе — с консистенцией от 4% до 6%, подготавливая сырье для вторичных стадий высокой консистенции.
Вопрос: Чем гравитационный цилиндрический загуститель отличается от вакуумного фильтра?
Ответ: Он полностью полагается на естественную разницу гидростатического давления между чаном и внутренней частью цилиндра, что устраняет необходимость в энергоемких вакуумных насосах и сложных трубопроводах.
Вопрос: Может ли гравитационный цилиндрический сгуститель перерабатывать переработанную бумажную массу?
Ответ: Да, но для этого требуется проволочная сетка соответствующего размера и оптимизированные очищающие души, чтобы справиться с большим объемом мелких частиц и потенциальных липких веществ, содержащихся в переработанных материалах.
Вопрос: Какова роль разницы гидростатического давления (∆h)?
A: ∆h — движущая сила фильтрации; более высокий уровень пульпы и давление воды в ванне по сравнению с уровнем фильтрата внутри цилиндра выталкивают воду через сетку, сохраняя при этом волокнистый мат.
Вопрос: В чем преимущество сложенной конструкции загустителя?
Ответ: Конструкция складного цилиндра обеспечивает значительно большую площадь фильтрации при той же занимаемой площади, что значительно увеличивает производительность обезвоживания оборудования для сгущения пульпы.
Вопрос: Как предотвратить засорение проволоки на оборудовании для сгущения пульпы?
Ответ: Требуется непрерывная осциллирующая очистка под высоким давлением, а также периодическое химическое кипячение в зависимости от шага и скорости накипи конкретной целлюлозы.
Вопрос: Нужен ли флокулянт для работы гравитационного цилиндрического загустителя?
Ответ: Не обязательно для всех видов целлюлозы, но настоятельно рекомендуется добавлять ее при входе пульпы в зону сгущения для коротковолокнистой или высокоочищенной целлюлозы для улучшения удерживания, увеличения эксплуатационного выхода и обеспечения прозрачности фильтрата.
