Как работает автоматическая машина для упаковки в стретч-пленку с конвейером

Введение

Современные производственные и логистические предприятия постоянно сталкиваются с необходимостью оптимизировать пропускную способность и устранить узкие места в работе. Часто наиболее значительные задержки происходят непосредственно перед отправкой продукции на погрузочную платформу. Когда предприятия полагаются на ручные или полуавтоматические процессы упаковки, это часто замедляет общее производство. Люди-операторы естественным образом испытывают усталость. Это физическое истощение напрямую приводит к неравномерному нанесению пленки, нерациональному использованию материалов и снижению устойчивости поддонов во время транспортировки.

Чтобы решить эти логистические проблемы, автоматическая машина для упаковки в стретч-пленку с конвейером стала идеальным решением для предприятий с большими объемами производства. Устраняя необходимость ручного вмешательства, это оборудование упрощает переход от производственного цеха к отгрузочному доку. Мы подробно разберем, как работают эти передовые системы, подробно рассмотрим основные механические компоненты и объясним, как их интеграция радикально повышает производительность предприятия и безопасность на рабочем месте.

Ключевые выводы

• Бесшовная автоматизация: автоматизированная система упаковки не требует ручного вмешательства. Он беспрепятственно и безопасно перемещает поддоны от производства к отправке.
• Основные компоненты: вся установка основана на высокосинхронизированных деталях, включая мощные ступенчатые конвейеры, вращающиеся платформы и современные средства промышленного управления.
• Повышенная производительность: максимизируя скорость конвейера и механическую эффективность, предприятия могут устранить узкие места на последующих этапах и значительно увеличить ежедневную производительность.
• Высокая рентабельность инвестиций: переход от ручной упаковки к полностью автоматизированной системе ежегодно экономит тысячи рабочих часов и значительно сокращает отходы пластиковой пленки благодаря технологии механического предварительного растяжения.

Что такое автоматическая упаковочная машина с конвейером?

Автоматизированная упаковочная система такого уровня спроектирована таким образом, чтобы принимать загруженные поддоны, надежно оборачивать их стретч-пленкой и разгружать без участия человека-оператора. В отличие от полуавтоматических упаковочных машин, где водитель погрузчика должен припарковаться, прикрепить пленку вручную, а затем разрезать ее вручную, полностью интегрированная система выполняет весь цикл независимо в рамках механизированного рабочего процесса.

Это оборудование является сердцем современного упаковочного процесса. Он подключается непосредственно к предшествующим производственным линиям или автоматическим укладчикам на поддоны. Следовательно, как только продукт укладывается в стопку, он сразу же закрепляется для транспортировки. Идеальными пользователями этой технологии являются крупные распределительные центры, заводы по производству продуктов питания и напитков, а также предприятия тяжелой промышленности.

В частности, для тяжелой промышленности, такой как производство бумаги, обеспечение конечного продукта является жизненно важным этапом работы. Если многотонный рулон бумаги или тяжелый промышленный салазок сместятся во время транспортировки, это может привести к серьезному повреждению продукта, финансовым потерям и серьезной угрозе безопасности. Автоматизированная упаковка гарантирует, что каждый груз удерживается с точным и повторяемым натяжением.

Основные компоненты системы

Понимание того, как работает этот механизм, требует изучения его анатомии с инженерной точки зрения. Система не является отдельным автономным блоком. Скорее, это сложная совокупность синхронизированных механических и электрических частей, работающих в унисон, чтобы выдерживать большие нагрузки, обеспечивать точное натяжение и эффективно распределять продукты.

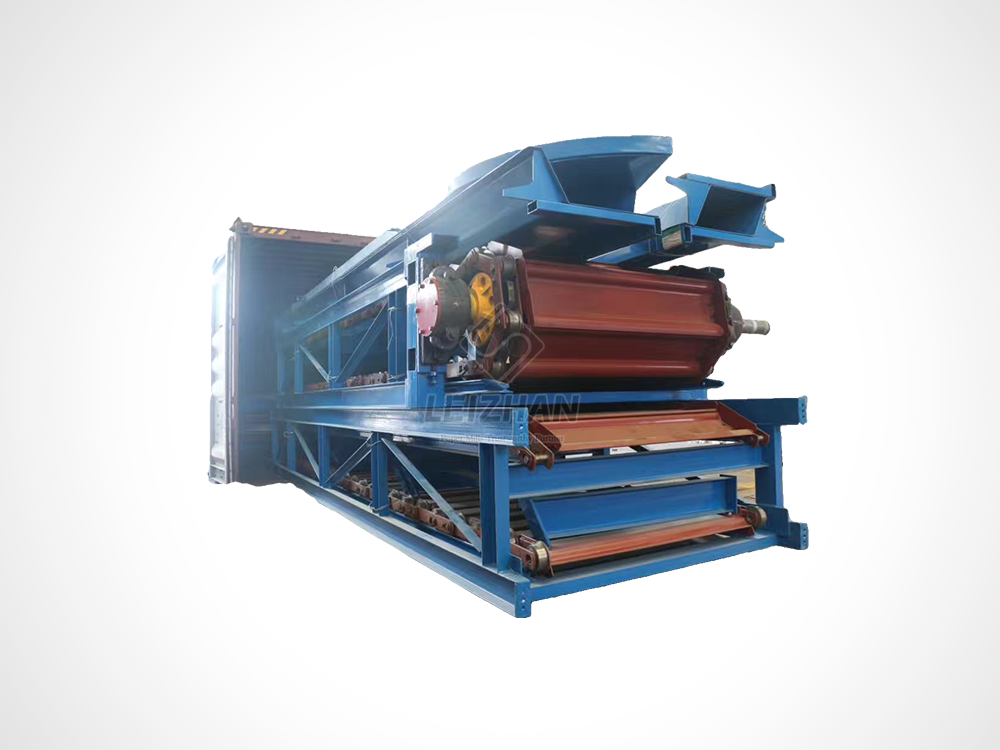

Подающий конвейер и выходной конвейер

Подающий конвейер распределяет поступающие поддоны и контролирует поток движения в активную зону упаковки. Он действует как критически важный промежуточный буфер, гарантируя, что обертка непрерывно снабжается продуктом, не вызывая конфликтов. В зависимости от профиля нагрузки на предприятиях используются разные типы конвейеров. Для тяжелых промышленных применений, таких как подготовка сырья для бумажных фабрик, используются мощные цепные конвейеры. Прочные цепные конвейерные системы имеют ширину пластин от 1200 мм до 2600 мм. Они могут обрабатывать производительность транспортировки до 600 кубических метров в час с мощностью двигателя до 55 кВт. Эта мощность промышленного класса обеспечивает плавную передачу даже самых тяжелых сосредоточенных точечных нагрузок в зону обмотки. Выводной конвейер служит противоположной цели, транспортируя упакованный поддон для захвата вилочным погрузчиком или автоматического хранения.

Зона упаковки

Зона обертывания – это то место, где происходит фактическое нанесение пленки. В конфигурации поворотного стола секция конвейера в центре опирается на прочную вращающуюся платформу. Поддон въезжает на платформу, останавливается и вращается, в то время как стационарная мачта перемещает каретку с пленкой вертикально. Этот метод очень эффективен для стандартных, стабильных нагрузок. Напротив, для исключительно тяжелых, очень легких или очень нестабильных грузов предпочтительна система поворотных рычагов. Здесь поддон остается полностью неподвижным на конвейере, в то время как механизированная рука, удерживающая каретку с пленкой, вращается вокруг него. Поскольку груз не испытывает центробежной силы, риск смещения продукта во время высокоскоростного цикла обмотки отсутствует.

ПЛК и промышленные средства управления

ПЛК функционирует как операционный мозг всей системы Этот промышленный компьютер непрерывно получает и обрабатывает данные от фотоэлектрических датчиков, концевых выключателей и энкодеров двигателей. Кроме того, он координирует частотно-регулируемые приводы, контролирующие скорость конвейера, вращение платформы и точное натяжение каретки с пленкой. Используя заранее запрограммированные рецепты, контроллер гарантирует, что каждый поддон будет упакован в соответствии с его конкретным профилем высоты и веса. .

Каретка для пленки и автоматический резак для пленки

В каретке для пленки находится рулон стретч-пленки, а также используется технология механического предварительного растяжения. Внутри каретки два моторизованных ролика, вращающиеся с разной скоростью, удлиняют пластик еще до того, как он коснется груза. Этот принцип материаловедения максимизирует выход пленки и значительно снижает затраты на расходные материалы. Кроме того, система оснащена автоматическим резаком и запечатывающим устройством для пленки. После завершения цикла обмотки пластик удерживаются механическими зажимами, специальное лезвие разрезает его, а грелка или пневматическая щетка прикрепляет задний край к поддону.

Шаг за шагом: разработка идеального цикла упаковки

Чтобы полностью понять эффективность установки, давайте рассмотрим один рабочий цикл с инженерной точки зрения. Автоматизация опирается на точную последовательность событий, управляемую центральным контроллером.

Процесс начинается с индукции поддона. Фотодатчики обнаруживают загруженный поддон, прибывающий на линию подготовки. Контроллер обрабатывает этот сигнал, проверяет, свободна ли зона обмотки, и дает команду двигателям переместить поддон вперед.

Далее идет позиционирование и стабилизация. Датчики приближения заставляют систему останавливать поддон в точной, заранее заданной центральной точке. Если груз особенно высокий или неустойчивый, сверху опускается автоматизированная верхняя плита, оказывающая давление вниз и прочно удерживающая поддон на месте.

После фиксации начинается вращение. Каретка для пленки распределяет предварительно растянутую пленку по определенному запрограммированному рецепту. Он накладывает несколько нижних оберток, чтобы зафиксировать груз на деревянном основании, движется вверх, чтобы закрепить боковые стороны, накладывает верхние обертки и возвращается вниз, образуя плотную удерживающую сеть.

После нанесения последнего слоя пластика включается режущий механизм. Он механически разрезает материал. Одновременно с этим механизм очистки прижимает свободный конец к боковой стороне поддона, надежно скрепляя его. Наконец, линия разгрузки активируется и перемещает готовый поддон вниз по линии, обеспечивая непрерывный цикл упаковки.

Тенденции отрасли в области автоматизированной стретч-упаковки

Глядя на недавние изменения на рынке автоматизированной упаковки, можно увидеть явный переход всей отрасли к глубокой интеграции данных и устойчивому развитию. Современные цепочки поставок все чаще требуют прозрачности в режиме реального времени и профилактического обслуживания. Следовательно, упаковочное оборудование последнего поколения оснащено современной телеметрией. Эти интеллектуальные системы Интернета вещей контролируют температуру двигателя, расход пленки на поддоне с точностью до грамма и состояние датчиков. Это позволяет инженерам по техническому обслуживанию устранять износ до того, как произойдет катастрофическая поломка, значительно сокращая время незапланированных простоев.

Еще одной важной тенденцией является стремление к экологически чистым операциям. Поскольку глобальные правила в отношении одноразового пластика ужесточаются, производители тестируют стретч-пленки на биологической основе, пригодные для вторичной переработки. Алгоритмы машинного обучения теперь интегрируются для автоматической корректировки профилей натяжения на лету. Это гарантирует, что даже при использовании более тонких и устойчивых пленок удержание груза останется бескомпромиссным. Это пересечение материаловедения и интеллектуальной автоматизации представляет собой истинное будущее транспортной упаковки.

Ручной и автоматический режим: основное сравнение

При оценке капитального оборудования операционные менеджеры должны тщательно анализировать рентабельность инвестиций. Переход от ручной упаковки к полностью автоматизированной системе дает измеримые финансовые выгоды с точки зрения рабочей силы, материалов и целостности продукции.

Полезное руководство по выбору для менеджеров объектов

Вместо того чтобы рассматривать абстрактные спецификации, менеджеры предприятий должны основывать выбор оборудования на конкретных эксплуатационных показателях.

Сначала оцените максимальный вес груза и устойчивость. Если вы работаете со стандартными устойчивыми поддонами весом до 2000 кг, система поворотного стола очень эффективна с точки зрения затрат. Однако если вы обрабатываете сверхтяжелые рулоны бумаги, контейнеры для жидкостей или полозья с тяжелым верхом, которые могут опрокинуться, обмотчик с поворотным рычагом обязателен, поскольку груз остается полностью неподвижным во время цикла обмотки.

Во-вторых, рассчитайте необходимую пропускную способность. Предприятия, производящие менее 30 партий продукции в час, могли бы выжить при использовании полуавтоматической упаковочной машины. Но если ваши производственные линии производят от 50 до 100 загрузок в час, полностью автоматизированная конвейерная система с промежуточными буферами необходима для предотвращения узких мест на последующих этапах.

Наконец, рассмотрим операционную среду. Пыльные или агрессивные среды, такие как целлюлозные заводы или химические заводы, требуют модернизированных электрических шкафов, соответствующих требованиям NEMA, и мощных цепных конвейеров, а не стандартных роликовых гусениц. Соответствие качества сборки машины суровым условиям вашего предприятия обеспечивает долгосрочную надежность.

Преимущества модернизации вашей упаковочной линии

Внедрение этого уровня автоматизации обеспечивает явные эксплуатационные преимущества на конечном этапе..

Автоматизированные системы обеспечивают непревзойденную производительность. Они предназначены для сред с высокой производительностью и легко справляются с самыми требовательными производственными графиками. Кроме того, автоматизация повышает безопасность на рабочем месте. Он удаляет рабочих из зоны непосредственной упаковки, обеспечивает безопасность водителей вилочных погрузчиков в их кабинах и устраняет риск повторяющихся движений.

Каждый поддон обернут одинаковой удерживающей силой. Этот строгий математический профиль гарантирует соответствие стандартам перевозки, предотвращая отказ груза во время резких остановок или резких поворотов в пути. Используя прямолинейную или прямоугольную конфигурацию конвейера, автоматизированные упаковщики также оптимизируют физическое пространство отдела отгрузки, устраняя хаотичные зоны подготовки.

Заключение

Автоматизированная упаковочная машина со встроенными конвейерами – это гораздо больше, чем просто упаковочный инструмент. Он служит комплексным и высокоэффективным решением для современных цепочек поставок. Система легко интегрирует промежуточные буферы, надежные вращающиеся платформы и интеллектуальные контроллеры, обеспечивая непревзойденную эффективность работы. Долгосрочная экономия на рабочей силе и пленке быстро оправдывает первоначальные капиталовложения, а сокращение количества поврежденных товаров напрямую защищает репутацию вашего бренда.

Если на вашем предприятии возникают узкие места на конечной линии или нестабильное удержание груза, пришло время обновить упаковочную инфраструктуру. Оцените текущие производственные потребности и изучите профессиональные промышленные решения. Посетите Leizhan Paper Tech , чтобы найти подходящий автоматизированный конвейер и оборудование для подготовки массы, адаптированное к вашим потребностям в тяжелых производственных условиях, и обеспечить безупречную логистику.

Часто задаваемые вопросы

Может ли автоматическая машина для упаковки в стретч-пленку обрабатывать поддоны разных размеров?

Да. Усовершенствованные фотоэлектрические датчики и центральный контроллер автоматически определяют высоту и размеры входящего груза. Система оперативно регулирует цикл обмотки, накладывая нужное количество пленки, не требуя ручного перепрограммирования оператором.

В чем разница между поворотным столом и обмотчиком с поворотным рычагом?

Поворотный стол сам вращает поддон, что очень эффективно для стандартных стабильных грузов. Поворотный рычаг удерживает поддон полностью неподвижным на конвейере, в то время как каретка с пленкой вращается вокруг него. Поворотный рычаг идеально подходит для чрезвычайно тяжелых, очень легких или очень нестабильных грузов, которые могут опрокинуться при вращении.

Как работает автоматический резак пленки?

В конце заданного цикла обмотки стретч-пленка захватывается механическим зажимом. Затем специализированное лезвие разрезает материал. Наконец, механизм очистки, использующий нагретую подушечку или механическую щетку, фиксирует свободный конец на поддоне, чтобы он не раскрутился во время транспортировки и погрузочно-разгрузочных работ.

Какой максимальный вес груза может выдержать автоматическая обмоточная машина?

Стандартные модели проигрывателей обычно выдерживают нагрузку от 1500 до 2500 кг. Однако конфигурации для тяжелых условий эксплуатации, в которых используются усиленные цепные конвейеры и поворотные рычаги, могут быть спроектированы для обработки грузов весом более 4000 кг. Это делает их очень подходящими для промышленного металла, больших рулонов бумаги и тяжелых строительных материалов.

Какой объем обслуживания требует подающий конвейер?

Регулярное техническое обслуживание минимально, но строго необходимо для непрерывной работы. Обычно это включает в себя проверку натяжения приводной цепи, смазку механических подшипников и проверку чистоты всех фотоэлементов и отсутствия пыли, чтобы система постоянно получала точные рабочие данные.

Как мне интегрировать эту машину в существующую производственную линию?

Большинство автоматических упаковочных машин сконструированы с учетом модульности. Они оснащены программируемыми логическими контроллерами, которые могут взаимодействовать с существующими системами управления складом. Подбирая высоту и скорость конвейеров, они легко модернизируются до автоматизированных укладчиков на поддоны, этикетировочных машин и систем хранения на выходе, создавая унифицированную упаковочную линию.
