Я провел годы, гуляя по цехам предприятий тяжелой промышленности, и вы будете удивлены, как часто микроскопический мусор полностью подрывает промышленное производство. На бумажных фабриках и типографиях грязные валы оборудования являются основной причиной массовых простоев и серьезных дефектов продукции. Именно здесь в дело вступает невоспетый герой промышленного обслуживания. Высокотехнологичная система Doctor Blade решает эти дорогостоящие проблемы. Он точно удаляет загрязнения с вращающихся цилиндров, обеспечивая непрерывную работу на высоких скоростях без сбоев.
В этом подробном инженерном руководстве мы подробно расскажем, как работает этот механический узел в заводских условиях. Вы узнаете о его основных компонентах, различных доступных вариантах материалов и критических методах технического обслуживания, необходимых для максимизации эффективности оборудования. Независимо от того, являетесь ли вы руководителем завода, инженером по техническому обслуживанию или специалистом по закупкам, понимание этих эксплуатационных нюансов имеет жизненно важное значение. Это продлевает срок службы рулонов и напрямую защищает вашу прибыль.
Ключевые выводы
Точная установка соскабливания работает путем приложения равномерного линейного давления к движущемуся валку, чтобы срезать загрязнения, воду или излишки чернил, не повреждая чувствительную поверхность валика.
Весь механизм основан на бесшовной интеграции трех основных компонентов: изнашиваемой кромки, зажимного механизма и колебательной конструкции.
Выбор правильного материала имеет решающее значение для достижения баланса между эффективностью очистки и защитой валков в различных секциях машины.
Качественный держатель – основа установки. Это абсолютно необходимо для поддержания точного угла контакта и динамической компенсации неровностей поверхности валка.
Инвестиции в специально разработанное решение премиум-класса значительно сокращают время простоя оборудования, продлевают срок службы валков и значительно улучшают конечное качество производимой продукции.
Что такое узел очистки валков?
По своей сути эта система представляет собой узкоспециализированный механический узел, широко используемый в различных отраслях тяжелой промышленности. Вы найдете их преимущественно в производстве бумаги, печатных станках и промышленных машинах для нанесения покрытий. Их основная инженерная цель проста, но важна. Они поддерживают вращающиеся цилиндры, обычно называемые валками, чистыми, плавными и полностью функциональными во время непрерывной работы на высоких скоростях. Промышленные валки подвергаются невероятно суровым условиям. Без надежного механизма очистки они быстро накапливают нежелательные вещества, которые ставят под угрозу весь производственный процесс.
В частности, в целлюлозно-бумажной промышленности это оборудование играет узкоспециализированную роль. На протяжении всего процесса изготовления бумаги, от влажного конца до сухого, рулоны постоянно подвергаются воздействию воды, липкой смолы, фрагментов коры и рыхлых целлюлозных волокон. Система отвечает за удаление лишней воды в секции пресса. Кроме того, он безопасно отделяет тонкое бумажное полотно от рулона в случае неожиданного разрыва листа и непрерывно соскабливает остатки клея.
Итог неоспорим. Без функционирующего механизма очистки производственные линии страдают от постоянных эксплуатационных дефектов. Накопление загрязнений приводит к частым разрывам полотна, неравномерному профилю влажности бумаги и, в конечном итоге, к катастрофическому повреждению покрытий рулонов. Поскольку замена или восстановление поверхности массивного промышленного валка требует значительных капитальных затрат, этот скребковый узел выступает в качестве важного страхового полиса для всего вашего предприятия.
Основная анатомия установки
Понимание того, как функционирует это оборудование, требует подробного анализа его физических компонентов. Каждая деталь спроектирована для идеальной синхронизации. Это гарантирует, что очищающее действие остается постоянным по всей длине машины.
Царапающий край
Это фактическая изнашиваемая часть узла, которая находится в прямом физическом контакте с вращающимся валком. Высококачественный ракельный нож , выступающий в качестве основного скребка, представляет собой длинную тонкую полоску материала, которая охватывает всю ширину цилиндра. Поскольку он подвергается постоянному трению и суровым условиям эксплуатации, он со временем изнашивается. Следовательно, бригады технического обслуживания должны периодически заменять его для поддержания оптимальной эффективности очистки.
Прецизионный зажимной механизм
Держатель докторского лезвия — это прецизионный механизм, который надежно фиксирует изнашиваемую деталь на месте. Однако его роль выходит далеко за рамки простого захвата материала. Промышленные рулоны могут иметь ширину в несколько метров и редко бывают идеально однородными. Держатель премиум-класса предназначен для равномерного распределения линейного давления по всей длине рулона. Он активно компенсирует незначительные изменения поверхности и тепловое расширение, обеспечивая постоянный контакт без зазоров.
Структурная балка
Держатель поддерживается тяжелым структурным каркасом, также известным как балка. Эта прочная конструкция занимает всю ширину машины. Основная функция балки – обеспечение абсолютной жесткости. Любое отклонение или изгиб конструкции приведет к изменению угла контакта или снижению давления в центре валка. Кроме того, огромная масса и структурная целостность балки предотвращают передачу вредных вибраций на скребковую кромку.
Механизмы нагрузки и колебаний
Для эффективной очистки установки ее необходимо прижимать к валу с контролируемой силой. Это достигается за счет механизмов загрузки, которые могут быть как пневматическими (с использованием трубок сжатого воздуха), так и механическими. На современных мельницах обычно предпочитают пневматические системы из-за их способности динамически создавать постоянное и равномерное давление.
Кроме того, в системе используется генератор. Этот механизм медленно перемещает всю сборку слегка вперед и назад по горизонтали. Это непрерывное микродвижение имеет решающее значение. Он не позволяет захваченным абразивным частицам прорезать глубокие локальные канавки на дорогостоящей поверхности валков.
| Компонент | Основная функция | Потенциальный риск в случае неисправности |
| Износ края | Прямой контакт и стирание загрязнений. | Плохая очистка, полосы или задиры. |
| Держатель | Закрепление края и равномерное распределение давления. | Неравномерный износ, сильная вибрация и пропуски участков. |
| Луч | Обеспечение жесткости конструкции по всей ширине машины. | Отклонение, приводящее к потере центрального контакта. |
| Осциллятор | Горизонтальное движение для равномерного распределения износа. | Образование канавок и необратимое повреждение покрытия рулона. |
Шаг за шагом: оперативная физика на заводе
Работа этого оборудования основана на прикладной физике и точном механическом воздействии. Во время работы одновременно происходит несколько отдельных этапов, обеспечивающих идеально чистую поверхность валков.
Точное позиционирование и регулировка угла
Прежде чем машина начнет катиться, система должна быть тщательно откалибрована. Угол, под которым кромка встречается с рулоном, имеет решающее значение. Отраслевые стандарты предписывают устанавливать этот угол в пределах от 25 до 30 градусов, в зависимости от конкретного применения и материала рулона. Если угол слишком крутой, кромка действует как долото и агрессивно прорезает рулон. И наоборот, если он слишком мелкий, загрязнения просто застревают под ним, полностью отрывая его от поверхности.
Приложение равномерного давления
Как только геометрический угол установлен, загрузочный механизм активируется. Это обеспечивает постоянное линейное давление, часто измеряемое в фунтах на линейный дюйм, или PLI, через держатель. Конечная цель — обеспечить равномерное соприкосновение края рулона от края до края. Это не оставляет абсолютно никаких микроскопических зазоров для прохождения воды, чернил или мусора. В современных пневматических системах используются воздушные трубки для динамической микрорегулировки этого давления при изменении условий.
Срезающее действие
Когда массивный промышленный валок вращается против неподвижного края, в игру вступают огромные гидродинамические силы. Приложенное давление в сочетании с точным углом создает мощное режущее действие. При этом слой воды, мякоти или краски физически отделяется от поверхности рулона. Удаленный материал затем плавно направляется поверх узла и падает в специальный улавливающий поддон, безопасно отклоняясь от движущегося бумажного полотна.
Тенденции отрасли: переход к умному врачеванию
Глядя на последние события в секторе промышленного производства, можно увидеть явную тенденцию к автоматизации и профилактическому обслуживанию. Современные предприятия все больше отходят от чисто механических установок и внедряют интеллектуальные технологии очистки валков. Отраслевые аналитики отмечают, что интеграция датчиков Интернета вещей в балку и узлы держателей позволяет операторам отслеживать динамический износ, частоту вибрации и распределение давления в режиме реального времени.
Такой подход, основанный на данных, переводит техническое обслуживание с реактивного реагирования на предсказуемый график. Например, датчики могут обнаружить незначительные изменения трения до того, как произойдет катастрофический разрыв полотна. Адаптация к этим расширенным диагностическим возможностям быстро становится конкурентной необходимостью, а не просто роскошью, радикально сводя к минимуму внезапные простои и оптимизируя жизненный цикл дорогих расходных материалов.
Изучение технологий материалов
Выбор материала фундаментально влияет на работу системы. Различные участки производственного предприятия сталкиваются с совершенно разными проблемами. Для этого требуются специальные материалы, позволяющие сбалансировать эффективность очистки и защиту оборудования.
Композитные решения
Докторское лезвие премиум-класса из углеродного волокна изготовлено с использованием современных композитных материалов. Производители обычно связывают углеродные волокна в матрице из высокопрочной эпоксидной смолы. Эти устройства исключительно легкие, но невероятно прочные.
Они обладают высокой жесткостью, что предотвращает гидродинамические прогибы при больших нагрузках. Кроме того, они обладают высокой устойчивостью к экстремальным температурам и агрессивным промышленным химикатам. Они являются лучшим выбором для высокоскоростных бумагоделательных машин, скребковых машин с тяжелыми условиями эксплуатации и применений, где поддержание абсолютной жесткости является главным приоритетом.
Передовые керамические технологии

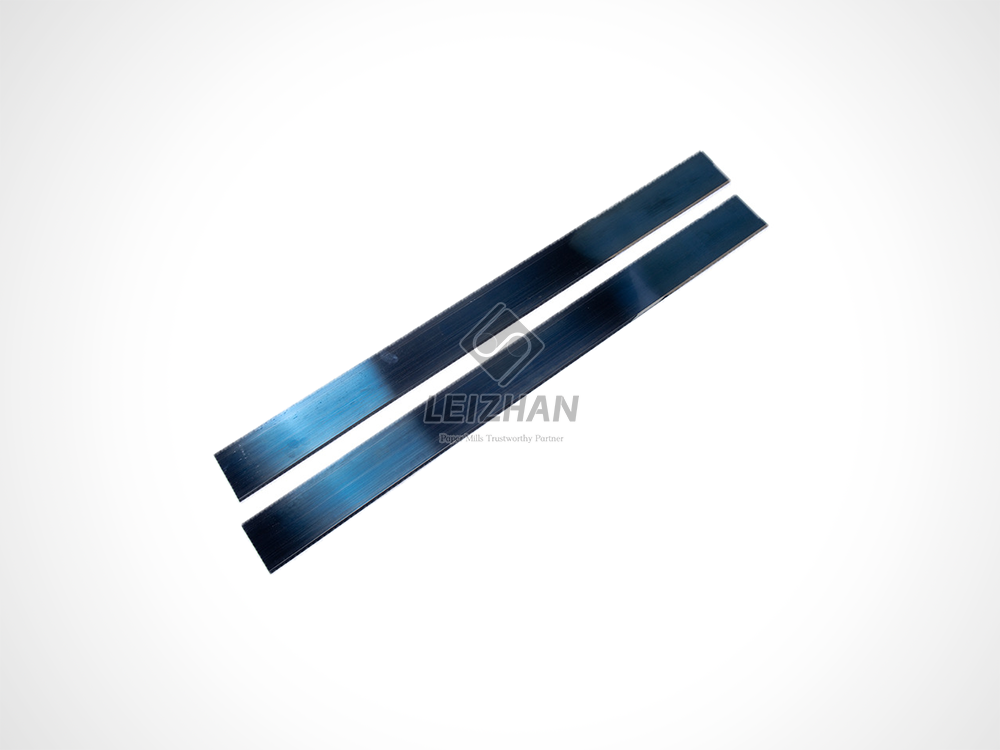

В условиях высокоабразивной среды инженеры обращаются к керамическому ракельному лезвию . В этом типе используется либо твердая керамическая композиция, либо специальное покрытие, нанесенное термическим напылением на основной материал. Керамические варианты высшего класса имеют пористость менее 1 процента и микротвердость, превышающую HV 1200.
Керамика чрезвычайно прочна и обеспечивает превосходную износостойкость. Основным преимуществом этого материала является его способность сохранять идеально острую и точную дозирующую кромку в течение длительного периода времени без ухудшения качества. Они идеально подходят для чувствительных рулонов, где поддержание точной кромки имеет решающее значение для качества продукции, например, в специализированных процессах нанесения покрытия.
Сталь, бронза и полимеры
Традиционные материалы по-прежнему имеют значительную ценность в конкретных сценариях эксплуатации. Сталь часто используется для тяжелого крепирования, где требуется максимальное усилие. Бронза, будучи более мягким металлом, используется для очистки более мягких валков, где сталь может привести к немедленному повреждению. Полимеры, такие как полиэтилен сверхвысокой молекулярной массы, используются для бережного удаления воды с высокочувствительных покрытий. Это гарантирует, что очистка происходит без риска появления царапин.
Почему держатель является сердцем собрания
Несмотря на то, что кромка вступает в физический контакт, она совершенно бесполезна без правильно спроектированного держателя. Держатель определяет, насколько хорошо весь узел выполняет свою функцию в заводских условиях.
Баланс между жесткостью и гибкостью
Современные держатели – настоящие чудеса инженерной мысли. Они уравновешивают необходимость структурной жесткости с локализованной гибкостью. Усовершенствованные конструкции оснащены гибкими верхними пластинами, поддерживаемыми пневматическими воздушными трубками. Такая пневматическая конструкция позволяет держателю микроподстраиваться под точный контур рулона. Поскольку промышленные рулоны часто имеют небольшую выпуклость — более толстый диаметр в центре для компенсации изгиба — держатель должен точно изгибаться, чтобы поддерживать равномерное контактное давление.
Быстрая смена расходных материалов
В промышленном производстве простой оборудования обходится невероятно дорого. Хорошо спроектированный держатель позволяет обслуживающему персоналу быстро заменять расходные материалы. Системы, оснащенные выдвижными механизмами или быстроразъемными зажимами, гарантируют, что изношенную кромку можно заменить за считанные минуты, а не часы. Это обеспечивает бесперебойную работу производственной линии и минимизирует финансовые потери.
Влияние на бизнес и рентабельность инвестиций
Для руководителей предприятий и специалистов по закупкам оценка оборудования в первую очередь связана с возвратом инвестиций и снижением рисков. Переход на современную, высокотехнологичную систему дает значительные и измеримые преимущества для бизнеса.
Защита массивного капитального оборудования
Промышленные валки представляют собой массивные, высокотехнологичные компоненты. Их производство и обслуживание невероятно дороги. Подумайте об этом. Перешлифовка одной глубокой канавки на гранитном валке обходится в тысячи долларов. Точная система очистки предотвращает образование задиров, канавок и химическое повреждение покрытия валков. Сохраняя целостность валков, предприятия экономят сотни тысяч долларов на преждевременной шлифовке или полной замене валков.
Улучшение качества конечного продукта
Качество конечного произведенного продукта напрямую зависит от чистоты оборудования. Идеально чистый рулон обеспечивает безупречную отделку бумаги, стабильный профиль влажности и идеальное распределение чернил. Модернизация системы устраняет следы листа и дефекты покрытия. Это приводит к более высокому уровню принятия продукта и меньшему количеству отказов от клиентов.
Профилактическое обслуживание и устранение неполадок
Внедрение стратегии упреждающего технического обслуживания — наиболее эффективный способ обеспечить стабильное качество продукции и предотвратить катастрофический отказ оборудования. Использование исключительно оперативного обслуживания всегда приводит к длительным и дорогостоящим простоям в эксплуатации.
Динамический и статический мониторинг
Плановые проверки следует разделить на динамические наблюдения во время работы машины и статические оценки во время плановых остановов. Во время динамических проверок операторы должны внимательно следить за оборудованием на предмет каких-либо признаков вибрации или вибрации. Вибрация возникает, когда кромка быстро отскакивает от поверхности валка, вместо того, чтобы поддерживать плавный контакт. Обычно это признак недостаточного давления нагрузки или износа подшипников.
Самая критическая калибровка
Рабочий угол, возможно, является наиболее важным параметром во всей установке. Если угол слишком крутой, это резко увеличивает трение и создает серьезный риск выдавливания покрытия валка. Бригады технического обслуживания должны использовать точные инклинометры при каждом изменении для проверки допусков.
Обеспечение правильного сидения
Физический держатель постоянно подвергается воздействию агрессивной среды, наполненной влажной целлюлозой, липкой смолой и остатками химикатов. Если мусор скапливается внутри зажимного механизма, новый материал не будет сидеть идеально ровно. Даже микроскопическое смещение, вызванное высохшей пульпой, создает перепад давления. Тщательная очистка держателя при каждой замене расходных материалов является абсолютной необходимостью.
| Наблюдаемый симптом | Потенциальная основная причина | Рекомендуемое корректирующее действие |
| Вибрация и вибрация | Неправильный угол, недостаточное давление нагрузки или неисправность подшипников качалки. | Откалибруйте угол до 25-30 градусов. Увеличьте пневматическое давление. Замените изношенные подшипники. |
| Полосы на поверхности | Локальное скопление мусора в держателе, поврежденный край или неровная поверхность валка. | Тщательно очистите зажимной механизм держателя. Замените поврежденную изнашиваемую деталь. |
| Преждевременный износ | Чрезмерное давление загрузки, неправильный выбор материала или высокоабразивные загрязнения. | Уменьшите давление загрузки. Перейдите на высокопрочный материал из керамики или углеродного волокна. |
Стандартизированное руководство по выбору оборудования
Выбор правильного оборудования для очистки валков является сложным инженерным решением. Поскольку промышленные машины работают в совершенно разных условиях, универсальный подход совершенно неэффективен. Используйте эти стандартизированные критерии для управления закупками.
Правило 1: Согласование твердости
Основное правило выбора заключается в том, что скребковый материал должен быть мягче, чем очищаемое им покрытие валика. В противном случае дорогостоящая поверхность будет медленно отшлифовываться. Для рулонов, покрытых мягкой резиной или синтетическими полимерами, требуются очень гибкие скребковые материалы с низким коэффициентом трения, такие как полиэтилен. Напротив, твердые валки из гранита или закаленного железа могут выдерживать гораздо более твердые материалы, такие как композитный углерод.
Правило 2: Компенсация скорости и температуры
Скорость машины и рабочая температура существенно влияют на конструктивные требования. Высокоскоростные приложения генерируют значительную кинетическую энергию, которая склонна изгибать традиционный пластик назад. Чтобы противодействовать этому, высокоскоростным машинам требуются материалы с исключительно высоким соотношением прочности к весу. Аналогичным образом, рабочая температура имеет решающее значение в сушильных секциях, где синтетические полимеры плавятся. Для этого необходимы термообработанные металлические сплавы или специализированное стекловолокно.
Правило 3: Настройка для конкретного раздела
Промышленные производственные линии разделены на отдельные операционные секции. Поэтому оборудование должно быть спроектировано по индивидуальному заказу, чтобы точно соответствовать ширине, диаметру и условиям окружающей среды конкретной секции машины.
Секция формовки: занимается главным образом удалением воды. Компоненты должны быть полностью устойчивы к коррозии.
Секция прессы: справляется с липкими загрязнениями, такими как смола. Загрузочные механизмы должны обеспечивать точное давление, чтобы срезать стойкие остатки.
Секция сушилки: характеризуется сильной жарой и пригоревшими загрязнениями. Для этого требуются сверхпрочные конструкционные балки, чтобы предотвратить термическое коробление.
Заключение
Точная установка скребков является надежной гарантией поддержания идеальной чистоты и полной работоспособности промышленных валков. Он полностью полагается на деликатное взаимодействие между изнашиваемой кромкой, прецизионным держателем и приложенным пневматическим давлением. Качественные компоненты легко предотвращают дорогостоящие повреждения машины во время повседневной эксплуатации. Кроме того, модернизация материалов значительно сокращает дорогостоящие простои в работе.
В конечном итоге, превосходные держатели защищают ваше основное оборудование и улучшают общее качество продукции. Оцените текущую заводскую настройку сегодня, чтобы обеспечить максимальную эффективность очистки. Я настоятельно рекомендую использовать высокоэффективные, индивидуально разработанные решения от проверенных лидеров отрасли, таких как Leizhan Paper Tech. Инвестиции в надежные технологии сейчас защитят ваше ценное промышленное оборудование на долгие годы вперед.
Часто задаваемые вопросы
Как часто следует заменять изнашиваемую кромку?
Это полностью зависит от рабочей среды, скорости машины и конкретного используемого материала. В условиях высокой абразивности стандартные варианты полимеров могут прослужить всего несколько дней. Однако переход на вариант из углеродного волокна или керамики премиум-класса может значительно продлить срок службы, часто до нескольких месяцев. Замена необходима строго в тех случаях, когда передняя кромка становится заметно закругленной, появляется стружка или когда система начинает оставлять полосы воды на поверхности валка.
Что произойдет, если рабочий угол выбран неправильно?
Работа под неправильным углом приводит к серьезным механическим проблемам и проблемам с качеством. Если угол слишком мал, вращательная сила ролика вытесняет воду и мусор под край, поднимая его вверх и делая бесполезным. Если угол слишком крутой, он действует как долото. Такая чрезмерная крутизна вызывает сильную вибрацию, ускоряет износ и создает высокую вероятность навсегда задеть дорогое покрытие валков.
Могу ли я использовать одну и ту же настройку для прессовой секции и сушильной секции?
Нет, вы не можете использовать одинаковые системы в разных частях машины. Прессовая секция работает во влажной среде с липкой смолой и влагой, что требует использования коррозионностойких материалов и особой гибкости. Напротив, сушильная секция работает при чрезвычайно высоких температурах для удаления присохших волокон. Для безопасной и эффективной работы каждой секции требуется специальный держатель, механизм загрузки и материал.
Каково правильное давление для соскабливания?
Правильное линейное давление варьируется в зависимости от покрытия валка и области применения и обычно измеряется в PLI. Для бережного удаления воды с валиков из мягкой резины часто бывает достаточно низкого давления от 1,0 до 1,5 PLI. Для тяжелых условий эксплуатации, таких как очистка присохших загрязнений в сушильной секции, возможно, потребуется увеличить давление до 3,0 PLI или выше. Всегда сверяйтесь со спецификациями производителя, чтобы избежать перегрузки и повреждения рулона.
Почему в машине возникает дребезг?
Вибрация – это быстрая разрушительная вибрация, вызванная нарушением плавного трения между кромкой и валком. Обычно это происходит из-за слишком крутого угла контакта, недостаточного нагрузочного давления пневматических трубок или изношенных подшипников качалок. Если вы слышите или видите стук, операторы должны немедленно остановить секцию, проверить угол с помощью инклинометра и осмотреть держатель на предмет скопления мусора.
