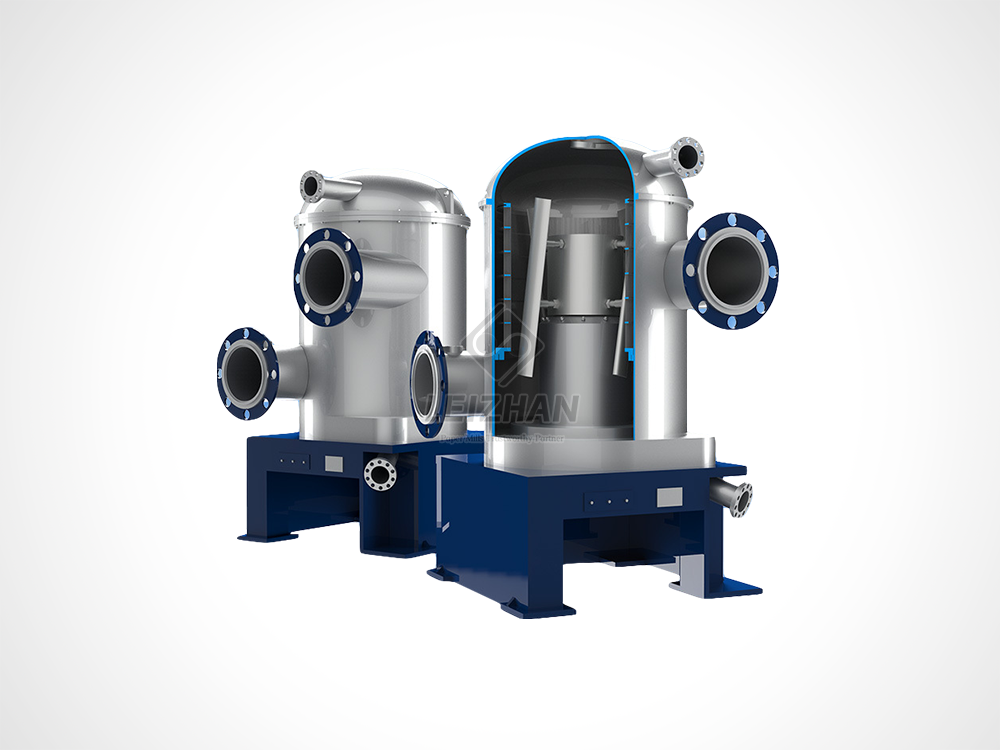

Как сито тонкого давления повышает чистоту бумажной массы?

Растущие стандарты качества в бумажной промышленности требуют абсолютной чистоты целлюлозы. Даже микроскопические загрязнения, такие как косточки, липкие частицы и пластик, нарушают целостность конечного продукта. Эти примеси вызывают дорогостоящие простои бумагоделательных машин и негативно влияют на операции печати конечных пользователей. Недостаточная сортировка создает серьезные узкие места в работе завода. Это ускоряет износ последующих нефтеперерабатывающих заводов, увеличивает использование химикатов и нарушает однородность сырья. На бумагоделательной машине становятся частыми разрывы полотна, что нарушает производственные графики и показатели производительности. Современное сито тонкого давления служит критической точкой вмешательства. Это максимизирует фракционирование волокна и обеспечивает чистоту целлюлозы. Это оборудование стабилизирует общую работоспособность мельницы до того, как пульпа достигнет системы подходящего потока, удаляя микромусоры, которые оставляют после себя более ранние стадии грубого измельчения. Внедрение правильной технологии растрирования напрямую влияет на механическую прочность и визуальное качество конечного листа.

• Точное удаление загрязнений: в ситах тонкого давления используются усовершенствованные корзины с прорезями или отверстиями для отделения высококачественных волокон бумажного производства от остаточных примесей, пропущенных при грубом просеивании.

• Усовершенствованное фракционирование волокна. Помимо очистки, эти сита разделяют волокна по длине и гибкости, что позволяет предприятиям оптимизировать последующую очистку и повысить прочность конечного листа.

• Защита оборудования и окупаемость инвестиций: Высокоэффективное сортирование напрямую снижает механический износ рафинеров, снижает энергопотребление и снижает потребность в дорогостоящем армировании химической целлюлозы.

• Конфигурация имеет значение. Выбор между структурными конструкциями притока и оттока определяет потребление энергии, пропускную способность и требования к техническому обслуживанию.

• Снижение риска: Правильный выбор ротора и контроль консистенции необходимы для предотвращения засорения сита и минимизации допустимых потерь волокна в потоке отходов.

Роль сита тонкого давления в процессе целлюлозы

Переход от грубого к тонкому скринингу

Этап тонкого сортирования нацелен на определенные микрозагрязнения, которые выдерживают начальную варку целлюлозы и грубую очистку. Успех зависит от удаления остаточной костры, мелких липких частиц и мелкого пластика. Эти частицы легко проходят через первичные грубые сита, в которых обычно используются отверстия диаметром от 1,2 до 2,0 мм, предназначенные только для улавливания крупного мусора, такого как скобы, стекло и неизмельченные хлопья. Последовательная зависимость между этими этапами абсолютна. Эффективность сита грубой очистки определяет базовую нагрузку для последующего оборудования. Если сито грубой очистки не может удалить крупный мусор, сито мелкой очистки немедленно пострадает от последствий. Тяжелые загрязнения перегружают узкие щели, нарушая рабочие параметры и снижая однородность смеси. Хорошо оптимизированная ступень грубой очистки обеспечивает работу сита тонкой очистки в пределах проектной производительности, поддерживая постоянное давление подачи и предотвращая преждевременный износ корзины.

Основная механика машины тонкого сортирования целлюлозы

Машина для тонкого сортирования целлюлозы работает на точном перепаде давления и центробежной силе. Система пропускает приемлемое бумажное волокно через специальную сетчатую корзину. Загрязнения остаются на стороне подачи и выходят через линию отбраковки. Внутренний ротор играет решающую роль в этом процессе. Поскольку ротор вращается с окружной скоростью, часто достигающей 15–25 метров в секунду, его крылья создают непрерывные гидродинамические пульсации. Эти импульсы давления проходят по поверхности корзины. Фаза положительного давления выталкивает воду и гибкие волокна через щели. Фаза отрицательного давления оттягивает накопленные волокнистые маты от отверстий. Эта непрерывная очистка предотвращает запотевание сит и поддерживает стабильную производительность даже при обработке сложных материалов, таких как старые гофрированные контейнеры (OCC).

Возможности фракционирования клетчатки

Современные экраны делают больше, чем просто удаляют мусор. Они действуют как высокоэффективные фракционаторы волокон. Механизм просеивания естественным образом отделяет длинные жесткие волокна от коротких гибких волокон. Длинные волокна с трудом проходят через узкие щели и попадают в поток отходов или длинных волокон. Короткие волокна легко проходят через корзину в поток приема. Такое фракционирование обеспечивает важное стратегическое преимущество на заводе. Заводы могут направлять на последующие дисковые рафинеры только длинноволокнистую фракцию. Такая целенаправленная очистка экономит значительную электроэнергию, поскольку короткие волокна полностью обходят рафинер. Он также сохраняет структурную целостность коротких волокон, которые в противном случае механические воздействия могли бы порезаться и повредиться, что приведет к ухудшению дренажа проволоки бумагоделательной машины.

Типы конструкций: экраны давления притока и оттока

Экраны давления притока: механика и лучшие варианты использования

Напорные грохоты на входе имеют особый путь потока, по которому пульпа попадает в корпус за пределы корзины сита. Перепад давления заставляет приемники проникать внутрь через отверстия. Принятая целлюлоза затем течет вверх и выходит из центра машины. Такая конструкция обеспечивает более низкое удельное энергопотребление и обеспечивает более щадящее просеивание. Конструкции с притоком превосходно справляются с переработкой высококачественной целлюлозы низкой консистенции, консистенция которой обычно составляет от 0,5% до 1,2%. Они сводят к минимуму выдавливание деформируемых загрязнений, таких как липкие вещества, через щели, поскольку центробежная сила отталкивает тяжелый мусор от поверхности корзины. Это делает их очень эффективными для линий по производству высококачественной бумаги, специальных сортов и крафт-бумаги из твердой древесины.

Экраны давления на выходе: механика и лучшие варианты использования

Экраны давления на выходе меняют динамику потока. Целлюлоза попадает внутрь корзины сита. Система выталкивает принятые волокна наружу через ситовой цилиндр. Такая конфигурация обеспечивает более высокую пропускную способность на квадратный метр площади экрана. Выходные сита эффективно обрабатывают целлюлозу более высокой консистенции, часто эффективно работая при концентрации от 2,5% до 4,0%. Они обеспечивают надежную работу в сложных условиях. Линии переработанного волокна во многом зависят от конструкции отвода. Мощная центробежная сила помогает проталкивать большие объемы продукции через систему, одновременно управляя переменными нагрузками загрязняющих веществ, типичными для потоков бытовых отходов.

Сравнительные компромиссы для лиц, принимающих решения

Выбор правильной структуры требует оценки сырья, целевого объема и энергетических бюджетов. Механическое производство древесной массы из первичной древесины требует точного определения размера пазов, чтобы можно было обрабатывать жесткие щепы без забивания. Химическое производство целлюлозы требует высокой чистоты с минимальным повреждением волокон. Переработанная отделка содержит большое количество клеев, термоплавких материалов и пластмасс. Приточные сита защищают качество целлюлозы и экономят энергию, но обеспечивают меньшую объемную производительность. Выходные грохоты максимизируют объем производства и обеспечивают более высокую консистенцию, но потребляют больше мощности двигателя. Инженеры завода должны привести конструкцию сита в соответствие с конкретными характеристиками бумажного сырья, чтобы избежать хронических узких мест в работе.

Сравнение конструкций приточных и отводящих экранов

Ключевые компоненты, обеспечивающие чистоту и фракционирование целлюлозы

Сетчатые корзины: конфигурации с прорезями и отверстиями

Ситовые корзины определяют физические пределы удаления загрязнений. Корзины с отверстиями эффективно удаляют кубические или сферические загрязнения. Заводы обычно используют их на ранних стадиях тонкого сортирования или в качестве основных сит на линиях по переработке вторичного сырья. Они обрабатывают большие объемы и улавливают блочный мусор, используя отверстия диаметром от 1,2 до 2,5 мм. Корзины с прорезями выводят чистоту на новый уровень. Они имеют точную ширину пазов, часто измеряемую долями миллиметра, обычно от 0,15 до 0,35 мм. Эти узкие щели блокируют вытянутые загрязнения вроде косточков, которые легко проскальзывают через круглые отверстия. Конструкция с прорезями также способствует процессу фракционирования волокон. Обработка поверхности повышает производительность корзины. Хромирование, часто наносимое толщиной от 150 до 200 микрон, и специальные процессы закалки увеличивают долговечность. Они сохраняют точные размеры пазов с течением времени и противостоят сильному абразивному износу от песка и песка.

Конструкция ротора и динамика крыла

Ротор определяет динамику жидкости внутри корпуса сита. Форма фольги ротора, зазор и скорость вращения контролируют величину и частоту импульсов давления. Агрессивная пульсация эффективно предотвращает ослепление. Он сохраняет корзину чистой при больших нагрузках и высокой консистенции. Однако агрессивные импульсы потребляют больше мощности двигателя. Они также рискуют протолкнуть гибкую грязь и липкие вещества через щели из-за высокого скачка положительного давления. Мягкая пульсация обеспечивает более высокую чистоту целлюлозы. Это позволяет избежать попадания загрязнений в поток приема. Компромиссом является более высокий риск ослепления и более низкая общая пропускная способность. Инженеры должны выбрать профиль ротора (например, ступенчатые роторы, ударные роторы или фольгированные роторы), который обеспечивает баланс между требованиями чистоты и производственными целями. Зазор ротора должен строго соблюдаться, обычно от 1,5 до 3,0 мм, чтобы обеспечить оптимальную генерацию импульсов без механического контакта.

Измеримое влияние на эффективность фабрики и качество бумаги

Удаление загрязнений и производительность пресс-центра

Функции механического просеивания напрямую влияют на конечный бумажный продукт. Удаление микрозагрязнений приводит к более чистому листу целлюлозы, что резко снижает количество загрязнений, измеряемое в частях на миллион (ppm). Это устраняет видимые дефекты, темные пятна и прозрачные окна в бумаге. Преимущества распространяются непосредственно на конечного пользователя. Повышенная чистота целлюлозы повышает производительность прессового цеха. Высокоскоростные коммерческие печатные машины требуют безупречного бумажного полотна. Загрязнения создают слабые места, которые ломаются под напряжением во время процесса печати. Более чистая целлюлоза приводит к меньшему количеству разрывов полотна во время печати, что экономит время клиентов, снижает расход чернил и предотвращает повреждение печатных полотен.

Защита перерабатывающего оборудования

Тонкая сортировка служит защитным барьером для последующего оборудования. Целлюлоза часто содержит абразивные частицы, песок и пучки волокон большого размера. Удаление этих элементов снижает механическую нагрузку на пластины рафинера. Пластины рафинера дольше сохраняют острые передние кромки при подаче чистой целлюлозы. Это продлевает срок их эксплуатации, иногда увеличивая интервалы замены с трех до шести месяцев. Эффективное фракционирование клетчатки также оптимизирует переработку. Отделяя длинные волокна, мельницы подвергают механической обработке только необходимые волокна. Такой целенаправленный подход значительно снижает общие требования к мощности рафинера и предотвращает чрезмерное измельчение коротких волокон, что приводит к ухудшению дренажа проволоки.

Уменьшение разрывов полотна бумагоделательной машины

Работоспособность бумагоделательной машины полностью зависит от однородности бумажной массы. Тонкое просеивание устраняет изменения и мусор, которые дестабилизируют влажное полотно. Шипы и липкость нарушают соединение волокон во время формирования листа. Эти нарушения вызывают локальные слабые места. Когда полотно ударяется о прессовую секцию или открывается в сушильную секцию, эти слабые места разрушаются под действием натяжения. Уменьшение количества загрязнений напрямую коррелирует со стабильностью мокрого полотна. Меньшее количество разрывов полотна означает ощутимое увеличение времени безотказной работы машины. Такая непрерывная работа обеспечивает немедленное восстановление доходов фабрики, поскольку каждая минута простоя бумагоделательной машины обходится в тысячи долларов из-за потерь производства.

Оценка операционной рентабельности инвестиций

Снижение использования химической целлюлозы и затрат на добавки

Оптимизированное тонкое просеивание повышает механическую прочность и чистоту пульпы. Чистая, хорошо фракционированная целлюлоза образует более прочные волокна. Эта прочность снижает зависимость завода от дорогостоящего армирования химической целлюлозы. Замена покупной крафт-целлюлозы высококачественной механической целлюлозой собственного производства дает огромную ежедневную экономию. Более чистая базовая отделка также обеспечивает вторичные финансовые выгоды. Для достижения заданной белизны фабрикам требуется меньше отбеливающих химикатов, поскольку темная косточка и пятна коры удаляются механически. Они также сокращают расход удерживающих средств, пеногасителей и химических добавок, оптимизируя химический состав мокрой части.

Энергопотребление и эффективность двигателя

Роторный двигатель обеспечивает непрерывную потребность в электроэнергии. Оценка этого энергопотребления имеет решающее значение для эффективности мельницы. Старые конструкции сит тратят энергию из-за неэффективной гидродинамики и чрезмерной турбулентности. Современные оптимизированные конструкции роторов меняют это уравнение. Аэродинамические формы крыла создают необходимые пульсации с меньшим сопротивлением. Это снижает удельный расход энергии, измеряемый в кВтч на тонну целлюлозы. Установка частотно-регулируемых приводов (VFD) на двигателях грохота позволяет операторам регулировать скорость ротора в зависимости от условий подачи в реальном времени. Заводы поддерживают высокую эффективность сортировки, одновременно снижая ежедневную электрическую нагрузку и избегая платы за пиковые нагрузки со стороны поставщиков коммунальных услуг.

Интервалы технического обслуживания и долговечность изнашиваемых деталей

Компоненты экрана работают в суровых абразивных средах. Затраты в течение жизненного цикла зависят от замены сетчатых корзин, фольги ротора и механических уплотнений. Высококачественная закалка поверхности продлевает срок службы корзины и отсрочивает замену. Прочная сетка ротора сохраняет свою форму, обеспечивая постоянную пульсацию с течением времени. Простота доступа также влияет на рентабельность инвестиций в эксплуатацию. Конструкции, позволяющие бригадам технического обслуживания быстро менять корзины, минимизируют плановые простои. Быстрые сроки выполнения работ обеспечивают бесперебойную работу производственной линии и сокращают трудозатраты. Механические уплотнения требуют строгого внимания; Давление воды уплотнения должно поддерживаться как минимум на 1 бар выше внутреннего давления подачи, чтобы предотвратить разрушение поверхностей уплотнения абразивной массой.

Стандартная рабочая процедура для запуска экрана

1. Убедитесь, что все сервисные замки сняты и корпус экрана надежно закреплен болтами.

2. Откройте клапан затворной воды и убедитесь, что давление на 1 бар превышает ожидаемое давление подачи.

3. Откройте отводной клапан на 100 %, чтобы обеспечить свободный путь для первоначального смыва мусора.

4. Запустите двигатель ротора и проследите за нормальным потреблением тока ЧРП без нагрузки.

5. Медленно откройте клапан подачи, чтобы ввести пульпу, наблюдая за тем, как манометр давления подачи стабилизируется.

6. Постепенно открывайте приемный клапан, одновременно регулируя клапан отбраковки для достижения заданной объемной скорости отбраковки.

7. Контролируйте перепад давления на сетчатой ​​корзине, чтобы он оставался ниже 0,3 бар.

Риски реализации и стратегии их смягчения

Управление процентом брака и потерями волокна

Слишком агрессивное использование тонкого экрана создает непосредственные финансовые риски. Стремление к максимальной чистоте часто приводит к неприемлемо высоким потерям хорошего волокна для изготовления бумаги. Это волокно выходит через поток отходов и выбрасывается впустую, если с ним не обращаться должным образом. Для смягчения последствий необходим подход многоэтапной каскадной проверки. На заводах используются системы первичной, вторичной и третичной сортировки. Вторичный и третичный этапы обрабатывают отходы первичного грохота. Они восстанавливают хорошие волокна и возвращают их в систему. Оптимизация объемного процента брака (Rv) на каждом этапе предотвращает чрезмерную потерю волокна, сохраняя при этом чистоту. Обычно основное сито имеет Rv 10–15 %, тогда как хвостовое сито может работать на уровне 30–40 % для концентрации окончательного мусора.

Системная интеграция и контроль согласованности

Напорные грохоты требуют стабильных условий эксплуатации. Колебания консистенции исходной целлюлозы дестабилизируют весь процесс. Выбросы высокой консистенции вызывают немедленное засорение корзины, резкое повышение перепада давления и отключение двигателя. Низкие потери консистенции снижают производительность и снижают эффективность фракционирования. Смягчение последствий зависит от строгого контроля в восходящем направлении. Заводы должны интегрировать точные датчики консистенции перед ситом. Они также должны установить автоматические контуры управления разбавляющей водой, привязанные к ПИД-регуляторам. Эти системы контролируют состояние пульпы и впрыскивают точное количество воды в питающий коллектор. Это гарантирует стабильную и однородную консистенцию, поступающую в просеивающую машину, позволяя ротору поддерживать оптимальную динамику жидкости.

Распространенные эксплуатационные неисправности тонкого скрининга и их решения

Заключение

1. Проведите базовый аудит текущих объемных показателей брака и допустимых потерь волокна на всех этапах сортировки.

2. Оцените удельное энергопотребление (кВтч/тонну) существующего оборудования для сортировки, чтобы определить возможности модернизации.

3. Оцените характер износа пластин рафинера и частоту замены, чтобы определить, не проходит ли абразивный мусор мимо текущих сеток.

4. Проконсультируйтесь с производителями оборудования, чтобы подобрать ширину пазов и профили ротора по индивидуальному заказу в соответствии с вашими конкретными требованиями по качеству и консистенции.

Часто задаваемые вопросы

Вопрос: В чем разница между ситами грубого и тонкого давления?

Ответ: Грубые сита удаляют крупные загрязнения, такие как металл, стекло и крупный пластик, на ранних этапах процесса варки, используя отверстия диаметром от 1,2 до 2,5 мм. Тонкие экраны работают позже. Они используют узкие щели (от 0,15 до 0,35 мм) для удаления микрозагрязнений, перьев и липких частиц. Грубое сито защищает мелкое сито от механических повреждений.

Вопрос: Как машина для тонкого сортирования целлюлозы предотвращает засорение сита?

О: В машине используется внутренний вращающийся ротор, оснащенный специальной фольгой. Когда ротор вращается на высоких скоростях, фольга проходит по поверхности ситовой корзины. Это движение порождает непрерывные гидродинамические пульсации. Фаза импульса отрицательного давления оттягивает накопленные волокна от отверстий, сохраняя щели чистыми.

Вопрос: Что такое фракционирование волокна при сортировке под давлением?

Ответ: Фракционирование волокон — это процесс разделения волокон на основе их физических характеристик. Сетчатая корзина позволяет коротким гибким волокнам легко проходить через прорези. Длинные, жесткие волокна не могут пройти и остаются в потоке отходов. Это позволяет предприятиям применять механическую рафинацию только к длинным волокнам.

Вопрос: Какова идеальная консистенция пульпы для сита тонкого давления?

Ответ: Идеальная консистенция зависит от конструкции сита и типа целлюлозы. Отраслевые стандарты варьируются от 0,5% до 4,0%. Приточные грохоты обычно работают при более низкой концентрации (от 0,5% до 1,5%) для высококачественных сортов. Выходные сита рассчитаны на более высокую консистенцию (до 4,0%) при производстве вторичного или тяжелого картона.

Вопрос: Как сетчатые корзины с прорезями повышают чистоту пульпы по сравнению с корзинами с отверстиями?

Ответ: Корзины с отверстиями пропускают продолговатые, жесткие загрязнения, такие как косточки, если они расположены вертикально относительно отверстия. В корзинах с прорезями используются узкие сплошные зазоры. Эти прорези физически ограничивают прохождение длинных и жестких загрязнений независимо от их ориентации. Это значительно снижает содержание кос в конечной принятой пульпе.

Вопрос: Что является причиной высокого процента брака при тонком сортировании под давлением?

Ответ: Высокий процент брака обусловлен несколькими операционными дисбалансами. Неправильная скорость ротора нарушает импульсы давления, необходимые для проталкивания волокон. Неправильный размер слота ограничивает допустимое волокно. Колебания консистенции корма могут привести к перегрузке корзины. Объемный отводной клапан, открытый слишком широко, вытеснит хорошее волокно вместе с мусором.
