Представьте себе шумный заводской цех. Производство кипит отлично. Внезапно вы натыкаетесь на огромное узкое место в конце очереди. Неэффективная упаковка — обычная головная боль руководителей предприятий. Выбор неправильного оборудования приводит к потере драгоценного времени. Хуже того, это может полностью сорвать ваш процесс реализации. При инвестировании в горизонтальную орбитальную упаковочную машину важно правильно подобрать технические характеристики. В этом заключается решающая разница между бесшовной упаковочной линией и дорогостоящим операционным кошмаром.
Среди всех инженерных переменных наиболее важным фактором является размер кольца. Этот конкретный размер определяет, какие именно продукты могут физически проходить через оборудование. Он определяет максимальную скорость. Он также определяет общую площадь, которую система будет занимать на вашем заводе. Вы закрепляете легкий пучок пластиковых трубок? Или, может быть, тяжелая, громоздкая стопка пиломатериалов и широкие двери? Выбор правильной спецификации обеспечивает максимальную механическую эффективность и минимальные отходы пленки. В этом подробном руководстве мы познакомим покупателей и инженеров с нюансами процесса выбора идеальных размеров для вашего объекта.
Ключевые выводы
- Правило диагонали: идеальный размер машины определяется максимальным диагональным поперечным сечением вашего продукта плюс обязательным безопасным зазором. Простой ширины или высоты недостаточно.
- Специфика применения: Компактные кольца разработаны для высокоскоростных алюминиевых профилей. Для широких панелей и тяжелых строительных материалов требуются массивные стальные конструкции.
- Стоимость и производительность. Более крупные платформы требуют более высоких капитальных вложений и вращаются с меньшей скоростью. Точный подбор оборудования позволит сбалансировать бюджет и обеспечить оптимальную производительность.
- Ориентированность на будущее: Намеренное увеличение размеров обеспечивает эксплуатационную универсальность для будущих линеек продукции. Тем не менее, его необходимо тщательно взвесить с учетом потенциальных отходов пленки и ограничений, связанных с занимаемой площадью завода.
- Комплексные решения: Правильно подобранная машина, работающая в идеальной синхронизации с автоматическими конвейерами, гарантирует превосходную отделку упаковки.
Понимание механики оборудования
Чтобы принимать обоснованные решения о закупках, инженерные группы должны сначала понять фундаментальную механику. Этот специализированный промышленный процесс упаковки включает в себя вращающуюся круглую каретку. Он распределяет стретч-пленку вокруг продукта, непрерывно перемещающегося по горизонтальной конвейерной системе. В отличие от упаковочных машин с вертикальным поворотным столом, которые вращают сам продукт на поддонах, эта горизонтальная архитектура удерживает продукт полностью неподвижным. Каретка с пленкой быстро вращается вокруг горизонтальной плоскости.
Эта особая механическая конструкция объясняет, почему эта технология является абсолютным отраслевым стандартом для фиксации длинномерных грузов . Такие продукты, как деревянные доски, экструдированные алюминиевые профили и трубы ПВХ, просто невозможно упаковать в традиционную упаковку для поворотного стола. Их огромная длина привела бы к тому, что они ударились бы о заводской пол во время вращения. Путем линейного перемещения груза через вращающийся туннель предприятия могут непрерывно упаковывать продукты теоретически бесконечной длины.
Ключевые компоненты машины
Архитектура этих систем опирается на три основных компонента, работающих в точной синхронизации. Во-первых, это вращающееся кольцо. В этой круглой конструкции из алюминия или сверхпрочной стали, которую часто называют бьющимся сердцем машины, находится каретка для пленки. Его внутренний диаметр строго определяет максимальную объемную производительность всей линии.
Далее у нас есть подающий и разгрузочный конвейеры. Эти транспортные механизмы должны быть точно выровнены точно по центру зоны обмотки. Они обеспечивают плавную подачу продукта в машину и выход без смещения. Эта стабильность жизненно важна для поддержания постоянного натяжения пленки.
Наконец, решающую роль играют каретка пленки и средства контроля натяжения. Каретка, установленная непосредственно на вращающейся раме, удерживает рулон стретч-пленки. Усовершенствованные модели оснащены приводными роликами предварительного натяжения. Эти ролики удлиняют линейную полиэтиленовую пленку низкой плотности до того, как она попадет на продукт, максимизируя выход материала и удержание груза.
Почему диаметр кольца является наиболее важной характеристикой
При оценке технических данных диаметр кольца представляет собой абсолютное физическое ограничение вашей упаковочной линии. Он образует жесткий физический туннель. Каждый продукт должен безопасно проходить через это пространство. Если зазор слишком мал, продукт физически не сможет попасть в зону упаковки, не рискуя столкнуться.
Эксплуатационные риски, связанные с машиной недостаточного размера, серьезны. Попытка протолкнуть пачку немного большего размера через недостаточный зазор приводит к катастрофическому застреванию продукта. Это приводит к немедленному косметическому повреждению товара. Что еще более важно, это приводит к серьезному выходу из строя оборудования. Одно столкновение может погнуть оси конвейера, разрушить цапфовые колеса и сломать тележки с пленкой. Для инженеров расчет точного необходимого зазора является непреложным первым шагом.
Влияние на скорость обмотки и натяжение пленки
Помимо простого физического зазора, размер конструкции фундаментально меняет операционную физику. Диаметр напрямую определяет максимальное безопасное количество оборотов в минуту. Меньшие и легкие алюминиевые кольца обладают меньшей массой и более узкой окружностью. Это позволяет им вращаться с невероятной скоростью, часто превышающей 100 оборотов в минуту. Напротив, массивные промышленные кольца должны вращаться гораздо медленнее. Экспоненциальное увеличение центробежной силы и большая масса стального каркаса требуют снижения скорости, чтобы предотвратить изгиб.
Кроме того, физические размеры влияют на расстояние между кареткой пленки и поверхностью продукта. Если узкий продукт упаковывается в массивный туннель, пленка должна пройти по воздуху значительное расстояние. Из-за этого увеличенного расстояния пленка сужается. Это явление известно в отрасли как «сжатие». Это приводит к тому, что пленка теряет оптимальное натяжение перед растяжением, что в конечном итоге ставит под угрозу структурную целостность упакованного груза.
Как рассчитать идеальный размер кольца
Выбор правильного размера – это вопрос чистой геометрии. Покупатели часто допускают критическую ошибку, сопоставляя характеристики машины с простой шириной или высотой своего продукта. Поскольку изделие обычно имеет прямоугольную форму, а отверстие машины круглое, самыми крайними точками изделия всегда являются его углы.
Поэтому инженеры должны использовать стандартную теорему Пифагора для расчета диагонали поперечного сечения изделия. Формула проста: диагональ равна квадратному корню из [ширины в квадрате плюс высоты в квадрате]. Например, если оператор погрузчика загружает связку пиломатериалов шириной 400 мм и высотой 300 мм, диагональ составит ровно 500 мм. Покупка станка диаметром 500 мм будет означать, что углы бруса идеально очищают внутренний край каркаса. Это механически невозможно безопасно работать.
Учет безопасного допуска
Чтобы гарантировать бесперебойную ежедневную работу, отделы закупок должны добавить обязательный запас прочности. Стандартная отраслевая практика требует добавления от 10 до 20 процентов зазора. Обычно это означает примерно от 150 до 200 мм дополнительной передышки.
Этот уровень безопасности учитывает несколько непредсказуемых переменных реального мира. Прежде всего, он обеспечивает незначительное переключение нагрузки. Это неизбежно происходит при переходе продукта с роликов подающего конвейера в зону упаковки. Кроме того, он обеспечивает необходимое пространство для неправильных форм, выступающих краев или слегка изогнутых натуральных материалов, которые не полностью соответствуют их теоретическим размерам САПР.
| Ширина изделия [мм] | Высота изделия [мм] | Расчетная диагональ [мм] | Рекомендуемый зазор [+200 мм] | Минимально необходимый размер машины [мм] |
| 200 | 150 | 250 | 450 | 500 [стандартный размер] |
| 400 | 300 | 500 | 700 | 800 [стандартный размер] |
| 800 | 600 | 1000 | 1200 | 1200 - 1400 |
| 1200 | 1000 | 1562 | 1762 | 1800 [стандартный размер] |
Стандартные размеры машин и реальные параметры
Понимание стандартных уровней оборудования помогает согласовать ваши производственные потребности с доступными технологиями. Давайте разберем типичные категории, встречающиеся в заводских цехах.
Малые диаметры [400–600 мм]
Эти компактные агрегаты представляют собой узкоспециализированные машины, рассчитанные на максимальную скорость. Характеризующиеся отчетливым шумом высокоскоростного вращения, они обычно используются в отраслях, производящих тонкие, непрерывные изделия. Они исключительно хорошо подходят для алюминиевых профилей, пластиковых трубок и архитектурных молдингов. Они также являются идеальным решением для крепления змеевика трубы..
Благодаря малой массе они достигают чрезвычайно высоких скоростей. Они занимают очень тесную производственную площадь и потребляют минимальное количество электроэнергии. Небольшое расстояние между кареткой и продуктом обеспечивает отличное натяжение пленки на узких изделиях. В стандартном оборудовании этой серии обычно используются рулоны пленки шириной от 125 до 250 мм для обеспечения маневренности.
Средние диаметры [800–1200 мм]
Средняя категория представляет собой универсальный вариант для большинства производственных и логистических предприятий. Эти машины умело сочетают разумную производительность с универсальной производительностью. Предприятия, производящие деревянные доски, паркетные полы, стандартную краснодеревную и сборную мебель, в значительной степени полагаются на этот размерный ряд.
Они предлагают высочайшую степень эксплуатационной гибкости. Они достаточно велики, чтобы обрабатывать объединенные заказы из нескольких предметов, сохраняя при этом высокую скорость вращения. Современные устройства этого уровня часто оснащены программируемыми логическими контроллерами и двигателями с инверторным управлением для точного регулирования скорости. Обычно они рассчитаны на стандартные рулоны стретч-пленки шириной от 250 до 500 мм, что обеспечивает максимально быструю окупаемость инвестиций при производстве разнообразных продуктов.
Большие и нестандартные диаметры [1600–3000 мм+]
При работе с крупными промышленными товарами стандартные агрегаты с фрикционным приводом часто заменяются мощной технологией орбитальной упаковки с цепным приводом . Это необходимо для безопасного управления огромными требованиями к весу и крутящему моменту.
Эти колоссальные машины обрабатывают широкие жилые двери, большие гипсокартонные панели и композитные панели для аэрокосмической отрасли. Они созданы для исключительной долговечности и исключительной мощности, а не для невероятной скорости. Они легко обрабатывают громоздкие предметы, которые в противном случае потребовали бы крайне неэффективной ручной упаковки несколькими работниками. Прочные стальные рамы обеспечивают исключительную устойчивость. Даже на более низких скоростях толстая стретч-пленка наносится с максимальной удерживающей силой.
Тенденции отрасли: переход к адаптивным технологиям
Обзор недавнего анализа производственного рынка показывает явную эволюцию в подходе предприятий к определению размеров машин. С быстрым ростом производства по принципу «точно в срок» и заказов на заказ, тенденция постепенно уходит от строго определенных одноцелевых машин. Сегодня существует растущий спрос на интеллектуальные упаковки с поддержкой Интернета вещей.
Эти современные системы динамически регулируют натяжение пленки на основе сигналов датчиков в реальном времени. Эта адаптивная технология компенсирует физические недостатки негабаритных машин. Это позволяет предприятиям упаковывать небольшие пакеты в более крупные машины, не жертвуя при этом удержанием груза. По мере углубления автоматизации способность машины разумно адаптировать свой профиль упаковки к точным размерам груза становится стандартным ожиданием, а не роскошью премиум-класса.
От бюджета до премиум-класса: как технические характеристики влияют на ваши инвестиции
Взаимосвязь между физическим размером и первоначальными капитальными затратами носит фундаментально экспоненциальный характер. По мере того, как предприятие переходит от бюджетной установки шириной 400 мм к промышленной упаковке премиум-класса шириной 2000 мм, закупочная цена значительно возрастает. Это связано с жесткими требованиями к строительным конструкциям.
Для более крупных каркасов требуются значительно более прочные стальные сварные конструкции, чтобы предотвратить изгиб конструкции. Им требуются более крупные двигатели промышленного класса, чтобы преодолеть сильную инерцию тяжелой стали. Им также требуются гораздо более надежные системы подшипников для обеспечения плавного вращения. Следовательно, руководители предприятий должны понимать, что указание большей мощности напрямую переводит закупки с бюджетного уровня на уровень тяжелого машиностроения.
Хотя первоначальный капитал является важным фактором, инженеры также должны анализировать долгосрочные эксплуатационные затраты. Негабаритный блок, упаковывающий небольшой продукт, приводит к увеличению расстояния перемещения пленки. Это может привести к потенциальным потерям материала в течение тысяч циклов. Однако обзоры производительности неизменно показывают, что экономия труда, обеспечиваемая автоматизированной упаковкой, намного превышает первоначальные капитальные затраты. Точный расчет оборудования не позволит вам переплатить за ненужную мощность.
Плюсы и минусы увеличения размера вашего оборудования
При окончательном согласовании спецификаций оборудования группы закупок часто обсуждают преимущества точного определения размера оборудования по сравнению с намеренным завышением его размеров. Увеличение размера означает выбор мощности, значительно большей, чем математически требует текущая максимальная диагональ продукта. Это стратегическое решение вводит сложную матрицу операционных компромиссов.
Перспективность вашей упаковочной линии является основным фактором при выборе негабаритной машины. Циклы капитальных затрат в промышленном производстве обычно длятся от семи до десяти лет. Инвестируя заранее в увеличение мощности, предприятие может беспрепятственно внедрять новые, более широкие линейки продукции в будущем, не приобретая машину для вторичной упаковки. Кроме того, установка увеличенного размера обеспечивает эксплуатационную гибкость для выполнения пакетной упаковки. Операторы могут объединить несколько более мелких продуктов в один консолидированный основной пакет. Это существенно сокращает время обработки материала.
Напротив, недостатки завышения размеров глубоко укоренены в физике. Самым значительным эксплуатационным штрафом является обязательное снижение скорости вращения. Более крупные конструкции обладают существенно более высокой инерцией вращения. Для безопасного управления центробежными силами максимальная скорость должна регулироваться электроникой. Упаковка небольших предметов в массивную машину приводит к снижению общей производительности. Кроме того, машина большего размера требует значительно большей площади завода. Натяжение пленки также становится серьезной механической проблемой из-за увеличения расстояния между кареткой и продуктом.
| Оценка Метрическая система | Точно подобранная машина | Негабаритная машина |
| Пропускная скорость | Оптимально [Высокие обороты в минуту] | Снижено [ограничено электронно] |
| Удержание нагрузки | Высокая стабильность | Переменная для вещей меньшего размера |
| Заводская площадь | Минимальный/Компактный | Обширный [Вертикальный и Горизонтальный] |
| Будущая универсальность | Ограничено текущими спецификациями | Высокая адаптируемость к новым продуктам |
| Первоначальные капитальные затраты | Ниже | Выше |
Оптимизация обертки: конвейеры и приятные концовки
Автоматизированная оболочка не является самостоятельным активом. Он действует как ядро интегрированной экосистемы упаковки. Периферийные системы должны быть идеально синхронизированы с выбранной производительностью для достижения оптимальных результатов упаковки.
Конвейерная система несет строгую ответственность за поддержание траектории и устойчивости груза. Если конвейер слишком узок по сравнению с негабаритным проемом, широкие продукты могут стать физически нестабильными. Это приводит к опрокидыванию или искажению динамики намотки. И наоборот, если конвейер слишком широкий, он рискует помешать вращающейся каретке пленки. Инженеры должны выбирать конвейерные ролики, соответствующие требованиям по грузоподъемности и ширине для конкретного ассортимента продукции. Для специализированных цилиндрических изделий часто применяют желобчатые конвейеры V-образной формы для предотвращения бокового перекатывания.
В секторе промышленной упаковки «хороший конец» означает чистую, автоматизированную заделку стретч-пленки. Это сложная механическая задача. Автоматизированная механическая рука, состоящая из пневматического зажима и режущего модуля, должна выдвигаться в сторону продукта, чтобы захватывать полотно пленки. Если машина имеет большие размеры, механическая рука должна пройти гораздо большее расстояние. В усовершенствованных системах используются датчики приближения и удлиненные пневматические цилиндры, обеспечивающие точное попадание резака на пленку. После разрыва механический очиститель надежно прижимает хвост пленки к грузу.
Руководство для покупателя и инженера: окончательный контрольный список для выбора спецификаций
Организация закупок автоматизированного упаковочного оборудования требует системного подхода. Руководители предприятий и инженеры по упаковке должны использовать следующий технический контрольный список для подтверждения своего выбора.
Начните с проведения комплексного аудита параметров вашего продукта. Задокументируйте минимальную, максимальную и среднюю ширину и высоту каждого предмета, предназначенного для автоматической упаковки. Примените теорему Пифагора, чтобы определить максимальную диагональ. Настоятельно рекомендуется применять правило 80/20. Оптимизируйте размер машины для 80 процентов продукции, которая обеспечивает основной объем производства. Не завышайте слишком большие размеры машины, чтобы учесть редкие 20-процентные отклонения.
Затем оцените производственную среду. Машина, оснащенная массивным каркасом, требует значительных пространственных приспособлений. Точно измерьте имеющуюся высоту потолка, принимая во внимание мостовые краны и воздуховоды HVAC. Горизонтальное пространство пола также необходимо тщательно спланировать. Обеспечьте достаточно места для защитных ограждений и проходов для операторов.
Наконец, никогда не дорабатывайте спецификацию машины изолированно. Авторитетные производители оборудования обладают эмпирическим инженерным опытом, позволяющим проверить ваши математические расчеты. Предоставьте производителю точные размеры продукта, весовые профили и требования к пропускной способности. Запросите подробные модели 3D CAD, чтобы визуально проверить, как ваш продукт будет взаимодействовать с оборудованием. Перед отправкой машины всегда предусматривайте заводские приемочные испытания с использованием вашей реальной продукции.
Заключение
Выбор точных характеристик вашего автоматического упаковочного оборудования является основополагающим решением. Это отражается на протяжении всего процесса конечной упаковки. Точно рассчитав диагональ вашего самого большого груза, обеспечив достаточные безопасные расстояния и тщательно взвесив плюсы и минусы негабаритного оборудования, вы можете оптимизировать как свой капитальный бюджет, так и ежедневную эффективность упаковки. Правильные размеры гарантируют надежную упаковку, чистую профессиональную отделку и быстрый возврат инвестиций. Потратьте время, чтобы измерить дважды, и проконсультируйтесь с экспертами по упаковке. Готовы устранить узкие места в упаковке и модернизировать свое предприятие? Ознакомьтесь с полным спектром высокопроизводительных решений компании Leizhan Paper Tech, чтобы найти именно ту машину, которая соответствует вашим производственным целям.
Часто задаваемые вопросы
Может ли одна машина упаковывать продукты разных размеров?
Да, одна единица может вместить продукцию самых разных размеров при условии, что самый крупный предмет не превышает максимально допустимый физический зазор. Размер оборудования обычно подбирается в соответствии с максимальной предполагаемой нагрузкой, включая безопасный зазор от 150 до 200 мм. Меньшие продукты могут легко проходить через одну и ту же машину. Однако упаковка очень маленьких предметов в туннель значительно большего размера меняет динамику натяжения пленки. В современных машинах используются программируемые логические контроллеры для динамической регулировки натяжения пленки, что устраняет эту проблему для различных смесей продукции.
Как измерить товар, чтобы подобрать правильный размер?
Для определения правильного размера необходимо рассчитать максимальное диагональное сечение вашего изделия строго в том виде, в котором оно находится на конвейере. Вы не можете просто использовать ширину или высоту независимо. Возведите в квадрат максимальную ширину и максимальную высоту, сложите их и вычислите квадратный корень из суммы. После расчета теоретической диагонали инженеры требуют добавить запас прочности не менее 150–200 мм. Этот дополнительный зазор учитывает потенциальное смещение нагрузки и неправильную геометрию продукта.
В чем разница между горизонтальной оберткой и оберткой с поворотным столом?

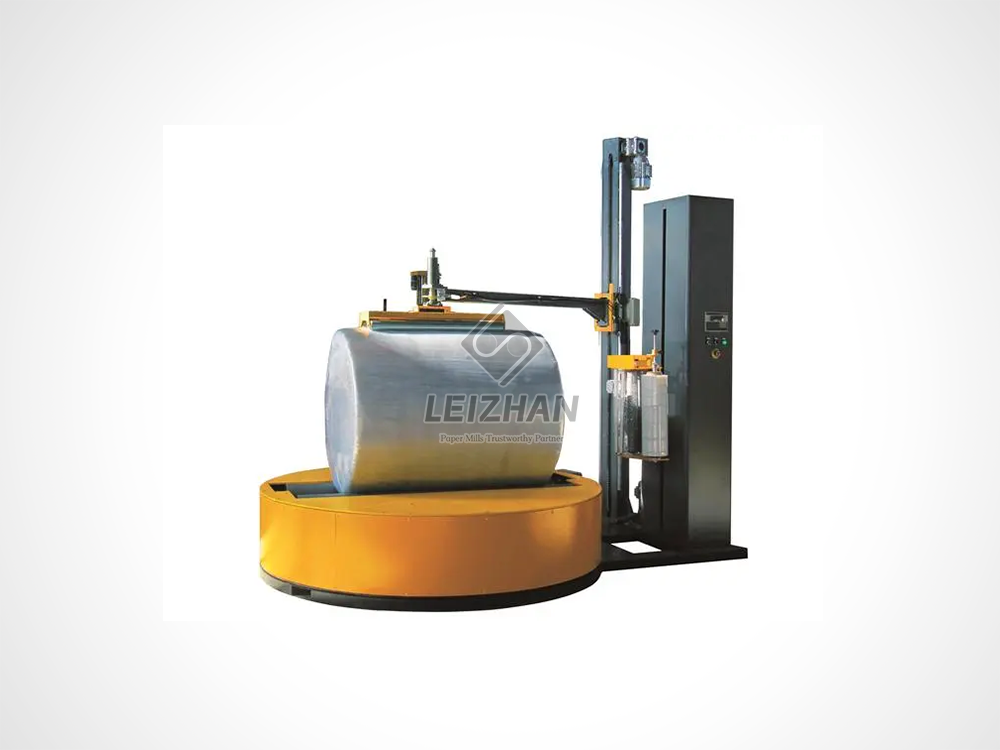

Основное различие заключается в ориентации продукта и физическом перемещении диспенсера для пленки. В традиционной упаковочной машине с поворотным столом поддон размещается вертикально на вращающемся основании, а каретка для пленки перемещается вверх и вниз по неподвижной мачте. И наоборот, горизонтальная упаковка непрерывно продвигает продукт через вертикально ориентированный вращающийся туннель. Продукт движется линейно по конвейеру, а пленка вращается вокруг него. Это единственное жизнеспособное автоматизированное решение для закрепления длинномерных предметов, таких как пиломатериалы или экструдированные алюминиевые профили.
Означает ли более крупная машина более низкую скорость обмотки?
С точки зрения машиностроения да. Более крупный каркас по своей сути обладает большей физической массой и значительно более широкой окружностью. Для поддержания безопасных рабочих параметров и ограничения центробежных сил, действующих на вращающиеся подшипники, скорость вращения должна регулироваться и снижаться электронным способом. В то время как компактный блок шириной 400 мм может безопасно развивать скорость, превышающую 100 оборотов в минуту, массивный агрегат диаметром 2500 мм, используемый для широких панелей, может быть ограничен до 20–30 оборотов в минуту.
Как машина добивается чистого разреза или «красивого финала» пленки?
Чистый разрез предотвращает раскручивание стретч-пленки во время транспортировки. В современных упаковочных машинах используется автоматизированная механическая сборка, расположенная рядом с точкой выхода. По завершении цикла обмотки пневматический зажим выдвигается и физически захватывает полотно пленки. Затем режущий механизм разрезает материал. Сразу после разреза пневматическая щетка или фрикционная накладка плотно прижимает хвост пленки к поверхности груза. Это гарантирует, что пленка приклеится сама к себе без ручного вмешательства.
Какова максимальная грузоподъемность орбитальной обертки?
Грузоподъемность системы орбитальной упаковки на самом деле определяется не самим вращающимся кольцом, а, скорее, мощной конвейерной системой, поддерживающей груз. Стандартные роликовые конвейеры обычно могут обрабатывать от 500 до 2000 кг на погонный метр. Для чрезвычайно тяжелых промышленных применений, таких как конструкционная сталь или штабели плотной древесины, в конструкцию машины интегрированы усиленные цепные конвейеры или пластинчатые конвейеры для тяжелых условий эксплуатации, которые безопасно выдерживают большой тоннаж, не останавливая процесс упаковки.
Как выбрать подходящую стретч-пленку для колец разного размера?
Выбор правильной пленки во многом зависит от размера каретки аппарата и скорости вращения. В небольших высокоскоростных машинах обычно используются более узкие литые стретч-пленки шириной от 125 до 250 мм, чтобы сохранить маневренность и предотвратить разрывы на высоких оборотах. В машинах среднего и крупного размера обычно используется стандартная линейная полиэтиленовая пленка машинного класса шириной 500 мм. Если ваша машина оснащена приводной кареткой предварительного растяжения, вам необходимо выбрать высокопроизводительную пленку с удлинением от 200 до 300 процентов, чтобы максимизировать выход материала и обеспечить надлежащее удержание груза.
